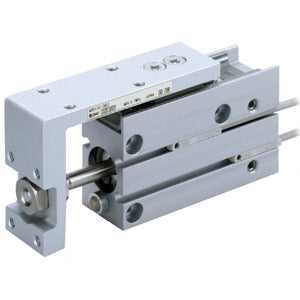

MXH-Z, Table linéaire compacte, Guidage linéaire – MXH10-40Z

• Nous avons le plaisir de vous présenter la table linéaire compacte améliorée de la série MXH-Z. Ce nouveau modèle intègre un guidage linéaire hautement rigide qui génère un moment admissible accru allant jusqu'à 240 %, le rendant adapté aux applications où la pièce est située à une longue distance. Flexible et légère, la série MXH-Z est disponible dans des diamètres d'alésage de 6 à 20 mm, avec la possibilité d'être montée dans quatre directions et raccordée dans trois directions. Extrêmement précise grâce à son parallélisme de déplacement élevé, cette table linéaire est particulièrement utile dans les applications impliquant le transport, le positionnement et dans les espaces restreints comme les distributeurs. L'option de montage direct des détecteurs magnétiques ronds D-M9* permet également de réduire les coûts de main-d'œuvre.

Caractéristiques principales

• Diamètres d'alésage : 6, 10, 16, 20 mm
• Option d'orifice spéciale (non standard)
• Butées élastiques
• Conforme RoHS
• Compatible avec détecteurs magnétiques

Spécifications

• Diamètre d'alésage : 10 mm
• Course : 40 mm
• Détecteur magnétique : Sans détecteur
• Fil conducteur ou connecteur précâblé : 0,5 m (ou aucun en cas d'absence de détecteur)
• Nombre : 2 pièces (ou aucun en cas d'absence de détecteur)
• Fabrication sur commande : Aucune

Informations complémentaires

• Référence : MXH10-40Z
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8479899790
