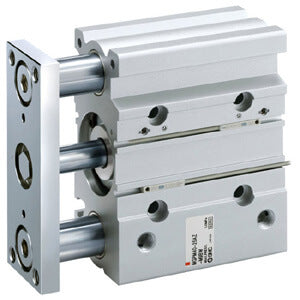

MGP-AZ, vérin compact de guidage, avec amortissement pneumatique – MGPL20TF-75AZ

• Chez SMC, nous avons lancé une version améliorée de notre vérin de guidage de la série MGP, désormais plus compact et doté de nouvelles fonctionnalités. Le nouveau MGP-Z témoigne de notre engagement à investir dans la recherche et le développement continus afin de perfectionner et d'améliorer les performances et les fonctionnalités des produits SMC. Le MGP-Z est jusqu'à 17 % plus léger et permet un gain de place grâce à des tiges de guidage plus courtes, sans compromettre la diversité des fonctions, la robustesse ni les performances de qualité de la série d'origine. Autre avancée récente importante : les détecteurs automatiques ronds peuvent désormais être montés directement sur le vérin MGP-Z, ce qui évite le recours à des supports de montage et réduit les coûts de main-d'œuvre. L'utilisation du détecteur automatique statique bicolore D-M9*W de SMC permet également de limiter le problème courant des détecteurs automatiques mal positionnés. Le MGP-Z offre de nombreuses options de série, notamment trois types de paliers, quatre configurations de montage, une alimentation en air depuis deux directions, ainsi que des versions sans cuivre ni fluor. Adapté à de nombreux secteurs, dont l'automatisation générale et l'industrie automobile, il convient à plusieurs applications : poussée et levage en douceur, charge latérale en tant que butée en cas de choc, ou réduction du déplacement de la plaque.

Caractéristiques principales

• Avec amortissement pneumatique.
• 3 types de paliers au choix : palier lisse, douille à billes et douille à billes de haute précision.
• Compacité et légèreté
• Diamètre d'alésage : 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Courses de 10 à 400 mm (selon le diamètre d'alésage)
• Les détecteurs automatiques peuvent être montés sur 2 surfaces.

Caractéristiques techniques

• Type de palier : L (douille à billes)
• Diamètre d'alésage : Ø20 mm
• Type de filetage de l'orifice : TF [G]
• Course : 75 mm
• Détecteur automatique : aucun détecteur
• Câble de raccordement ou connecteur précâblé : 0,5 m [ou aucun dans le cas où aucun détecteur n'est utilisé]
• Quantité : 2 pièces [ou aucune dans le cas où aucun détecteur n'est utilisé]
• Fabrication sur commande : aucune

Informations complémentaires

• Référence : MGPL20TF-75AZ
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d'origine : CN
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d'utilisation
