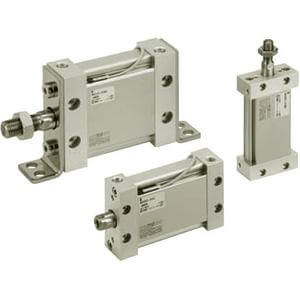

Vérin à plaque M(D)U, double effet, simple tige, avec rainure de montage pour détecteur automatique – MDUB25-5DZ

• Le vérin plat MU, avec sa conception elliptique, offre un encombrement réduit tout en maintenant une force de sortie élevée. Il permet d’éviter les pressions de fonctionnement plus élevées parfois nécessaires avec les vérins plats classiques. La forme ovale du piston assure également une fonction anti-rotation intrinsèque, sans qu’il soit nécessaire d’utiliser une tige avec méplats, ce qui prolonge la durée de vie des paliers et des joints.

Caractéristiques principales

• Vérin plat, double effet, tige simple.
• Réduction du temps de montage du commutateur.
• Le détecteur automatique ne dépasse pas.
• Les détecteurs automatiques peuvent être montés dans quatre directions.
• Réduction de la largeur jusqu’à 62 %.

Caractéristiques techniques

• Aimant : D (intégré)
• Montage : B (de base)
• Taille : 25 (surface de piston équivalente à Ø25)
• Type de filetage de l’orifice : filetage M
• Course : 5
• Extrémité de tige : filetage femelle
• Détecteur automatique : aucun
• Câble de raccordement ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)

Informations complémentaires

• Référence : MDUB25-5DZ
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8412310090
