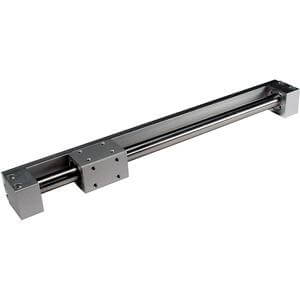

CY3R, cylindre sans tige à couplage magnétique (avec rail de fin de course) – CY3R6-150

• Sans fuite externe, la série CY peut être utilisée dans de nombreux environnements divers. Les vérins à couplage magnétique offrent une large gamme d’applications et permettent d’économiser de l’espace de montage. Les charges et les moments sont possibles grâce à l’utilisation de guides intégrés. Divers guides peuvent être utilisés pour obtenir la précision nécessaire ou le moment admissible requis pour votre application. CY est disponible en 9 diamètres de piston, de 6 mm à 63 mm, avec une course standard allant jusqu’à 1 000 mm. Les 5 variantes de modèle offrent le choix d’application le plus large. Les capteurs automatiques sont intégrés de série.

Caractéristiques principales

• Vérin sans tige à couplage magnétique
• Type à montage direct, avec rail de capteurs
• Diamètres de piston (mm) : 6, 10, 15, 20, 25, 32, 40, 50, 63
• Pression de service maximale : 0,7 MPa
• Température ambiante : -10 à 60 °C
• Divers capteurs automatiques disponibles

Spécifications

• Raccordement pneumatique : Standard
• Diamètre de piston : 6 mm
• Filetage des orifices : (M3 pour 6 mm)(M5 pour 10 à 15 mm)(Rc pour 20 à 63 mm)
• Course : 150
• Capteur automatique : Sans capteur
• Fil de raccordement ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de capteur)
• Nombre : 2 pièces (ou aucun en l’absence de capteur)

Informations complémentaires

• Référence : CY3R6-150
• Délai (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
