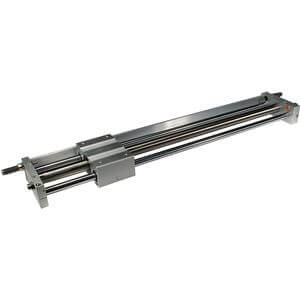

CY1L, Vérin sans tige à couplage magnétique, guidage par coussinets à billes – CY1L40TFH-100B

• Sans fuite externe, la série CY peut être utilisée dans de nombreux environnements variés. Les vérins à couplage magnétique ont un large éventail d'applications et permettent d'économiser de l'espace de montage. Des charges et des moments sont possibles grâce à l'utilisation de guides intégrés. Une variété de guides peut être utilisée pour atteindre la précision ou le moment admissible nécessaires à votre application. La série CY est disponible en 9 alésages, de 6 mm à 63 mm, avec des courses standard allant jusqu'à 1000 mm. Les 5 variantes de modèles offrent le plus large choix d'applications. Les détecteurs automatiques sont intégrés en standard.

Caractéristiques principales

• Type de chariot : guidage à billes
• Alésages : 6, 10, 15, 20, 25, 32 et 40 (mm)
• Courses de 50 mm à 1000 mm
• Disponible avec force de maintien magnétique élevée ou faible
• Disponible avec amortisseurs
• Compatible avec les détecteurs automatiques

Spécifications

• Alésage : 40 mm
• Course : 100
• Fil conducteur ou connecteur précâblé : 0,5 m (ou aucun en cas d'absence de détecteur)
• Nombre : 2 pièces (ou aucune en cas d'absence de détecteur)
• Filetage de port : TF (G)
• Réglage : B (amortisseurs (2 pièces))
• Force de maintien magnétique : H (force de maintien élevée)
• Détecteur automatique : Aucun

Informations complémentaires

• Référence : CY1L40TFH-100B
• Quantité minimale de commande : 0

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d'utilisation
