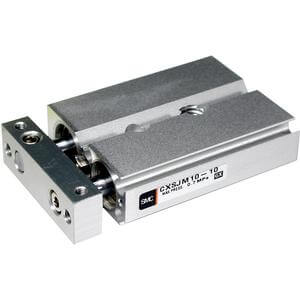

CXSJ, vérin à double tige, type compact – CXSJL25-75

• La série CXS est disponible en six diamètres d’alésage et avec des courses allant jusqu’à 100 mm. Cette série est très compacte et offre une spécification antirotation très précise. Elle convient aux applications de prise et de dépose de précision ou à la manutention de charges légères. Le CXS peut être utilisé avec des détecteurs à lames souples ou à semi-conducteurs. Versions pour salle blanche disponibles.

Caractéristiques principales

• Vérin à double tige, modèle compact
• Palier lisse ou palier à douille à billes
• Diamètre d’alésage (mm) : 6, 10, 15, 20, 25, 32
• Courses standard (mm) : 10, 20, 30, 40, 50, 75, 100
• Détecteurs automatiques disponibles
• Fabrication sur commande également disponible.

Caractéristiques techniques

• Type de palier : L (palier à douille à billes)
• Diamètre d’alésage : 25 mm
• Type de filetage : Rc (ou filetage M pour les alésages de 6 à 25)
• Raccordement : orifices standard
• Course : 75 mm
• Détecteur automatique : aucun détecteur
• Câble ou connecteur pré-câblé : 0,5 m [ou aucun en l’absence de détecteur]
• Nombre : 2 pièces [ou aucun en l’absence de détecteur]
• Option : aucune

Informations complémentaires

• Référence : CXSJL25-75
• Délai (jours) : 26
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
