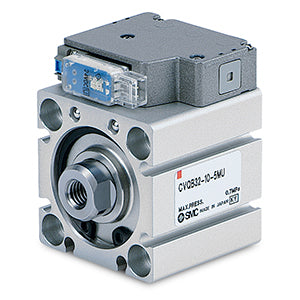

CVQ (ø32), vérin compact avec électrovanne – CVQB32-10-5MO

• Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour les applications de poussée et de serrage disposent désormais d’une solution permettant de gagner de l’espace et du temps grâce au lancement de la nouvelle gamme de vérins et de valves série CVQ de SMC. Initialement conçu pour offrir un système compact unique intégrant vérin et valve, ce produit est le fruit du travail des ingénieurs de SMC, leader mondial, qui ont tout simplement associé leur vérin compact CQ2 le plus populaire à leur électrovanne V100 au sein d’une seule et même unité. Grâce à cette approche innovante, la nouvelle gamme de vérins CVQ permet de réaliser d’importants gains d’espace, puisqu’il n’est plus nécessaire de prévoir de place pour la valve ni pour la tuyauterie nécessaire. La suppression de la tuyauterie apporte également d’autres avantages en matière de performances, notamment une réduction des pertes de charge et de la consommation d’air — jusqu’à 37 % par cycle — ainsi qu’une amélioration de la vitesse de réponse par rapport aux configurations précédentes avec vérin et valve séparés. En tant qu’unité monobloc, le nouveau CVQ ne nécessite que trois raccordements de tuyauterie, contre sept auparavant, ce qui réduit le temps de main-d’œuvre nécessaire à l’installation et à la maintenance. La série CVQ associe actuellement un vérin compact à double effet, disponible avec des alésages de 32, 40, 50 ou 63 mm, pour des applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, et une électrovanne à 2 positions, protégée contre la poussière selon l’indice IP40 et disponible en versions basse consommation de 24 ou 12 V.

Caractéristiques principales

• Gain d’espace.
• Économies d’énergie.
• Réduction de la main-d’œuvre.
• Amélioration de la vitesse de réponse.
• Différentes orientations de tuyauterie possibles.
• Alésage (mm) : 32, 40, 50, 63.
• Course (mm) : 5~100.

Caractéristiques techniques

• Course : 10
• Détecteur : aucun détecteur
• Commande manuelle : poussoir sans verrouillage
• Tension nominale : 5 (24 VDC)
• Montage : B (trou traversant)
• Alésage : 32 mm
• Raccordement électrique : MO (connecteur à fiche M sans connecteur)
• Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)
• Protection contre les surtensions : sans protection contre les surtensions
• Tuyauterie : standard
• Filetage des orifices : Rc (alésages 32 et 40 : M5 ; alésages 50 et 63 : Rc)
• Option : standard (filetage femelle en bout de tige)

Informations supplémentaires

• Référence : CVQB32-10-5MO
• Délai de livraison (jours) : 34
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Certificat CE
