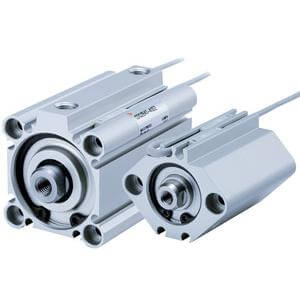

C(D)Q2, vérin compact, double effet, simple tige avec rainure de montage pour capteur automatique – CQ2B16-15DCM

• À la suite d’un examen de notre célèbre série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme afin de vous offrir des performances encore meilleures et un choix de vérins plus large. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans la conception entièrement repensée du corps, qui offre davantage de possibilités de montage des détecteurs magnétiques et permet de réduire le poids du vérin de 5 à 13 % selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont dotés de rainures permettant d’insérer des détecteurs magnétiques sur les quatre côtés du vérin, sans supports de fixation. Pour les alésages plus petits, de Ø 12 à 25 mm, des rainures d’insertion ont également été intégrées à la nouvelle conception du corps afin de permettre le montage de détecteurs magnétiques sans support sur deux faces. Conçu pour être utilisé avec nos détecteurs magnétiques statiques bicolores, simples à régler, le canal intégré pour détecteur assure une protection complète contre les dommages accidentels potentiels et améliore la sécurité lors des opérations d’installation et de maintenance.

Caractéristiques principales

• Vérin compact double effet, simple tige
• Diamètres d’alésage (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de courses standard (mm) : 5 à 100
• Filetage des orifices : M (alésage de 12 à 25) ; Rc, NPT ou G (alésage de 32 à 100)
• Possibilité de monter de petits détecteurs magnétiques sur 4 faces.

Spécifications

• Aimant : aucun
• Montage : B (trou traversant [standard])
• Type : standard
• Diamètre d’alésage : Ø16 mm
• Type de filetage des orifices : Rc
• Dispositif de rétention du lubrifiant : sans fonction de lubrification stable
• Course : 15
• Option de corps : CM [amortisseur en caoutchouc + filetage mâle en bout de tige]
• Rainure pour détecteur magnétique : aucune, également pour alésages de 12 à 25 sans aimant
• Boulon de montage : aucun
• Support en bout de tige : aucun
• Détecteur magnétique : aucun
• Câble ou connecteur précâblé : 0,5 m ou aucun en l’absence de détecteur
• Nombre : 2 pièces
• Options d’extrémité de tige : aucune
• Résistance à la température : aucune
• Basse vitesse : aucune
• En acier inoxydable : aucun
• Joint en caoutchouc fluoré : aucun

Informations complémentaires

• Référence : CQ2B16-15DCM
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8412310090
