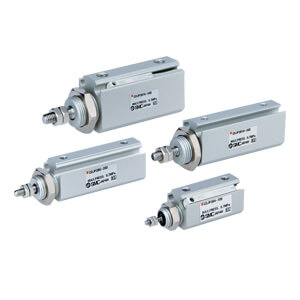

C(D)JP2, cylindre à tige, double effet, simple tige – CJP2B16-20D

• Les constructeurs de machines qui cherchent à combiner de petits vérins à tige double pour des applications de serrage, de poussée ou d’arrêt doivent souvent composer avec les composants disponibles et l’espace dont ils disposent. Mais grâce aux ingénieurs concepteurs de SMC, leader mondial de la technologie pneumatique, ce casse-tête pourrait bientôt appartenir au passé avec l’introduction de la nouvelle gamme de vérins à tige double CJP2. Désormais disponible en quatre diamètres de piston, la série CJP2 comprend une option de piston de 4 mm, à la fois petite et puissante, ce qui en fait le plus petit vérin à tige double du marché. Avec des diamètres de piston de 6, 10 et 16 mm complétant la gamme, tous sont dotés de corps en aluminium extrudé, ce qui les rend non seulement compacts, mais aussi extrêmement légers. Avec des options de course plus longue allant jusqu’à 40 mm selon le diamètre de piston choisi, toute la série CJP2 peut être équipée d’interrupteurs automatiques SMC D-M9/D-A9 montés directement, sans support de montage supplémentaire. D’autres options pour la série CJP2 incluent des butées en caoutchouc pour une meilleure résistance aux chocs et un fonctionnement plus silencieux, ainsi que des modèles fabriqués sur commande, y compris des versions résistantes à la chaleur et au froid. Les options de montage comprennent les montages de base/sur panneau, à bride, à pied, à chape et sur pivot, et la nouvelle série CJP2 est entièrement interchangeable avec la gamme CJP existante de SMC.

Caractéristiques principales

• Le matériau du corps a été remplacé par de l’aluminium au lieu du laiton, permettant une réduction de poids impressionnante.
• La longueur totale du vérin a été réduite, ce qui en fait un vérin extrêmement compact.
• Des interrupteurs automatiques à état solide peuvent désormais être montés.
• Des options de course plus longue sont désormais disponibles.
• Les butées en caoutchouc internes assurent un fonctionnement plus silencieux et une durée de vie plus longue (jusqu’à 5 millions de cycles).

Spécifications

• Aimant : Aucun
• Montage : B (de base)
• Diamètre de piston : Ø16 mm
• Course : 20 mm
• Filetage d’extrémité de tige : Avec filetage
• Interrupteur automatique : Sans interrupteur
• Fil à nu ou connecteur pré-câblé : 0,5 m [ou aucun dans le cas d’absence d’interrupteur]
• Nombre : 2 pièces [ou aucun dans le cas d’absence d’interrupteur]

Informations complémentaires

• Référence : CJP2B16-20D
• Délai (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
