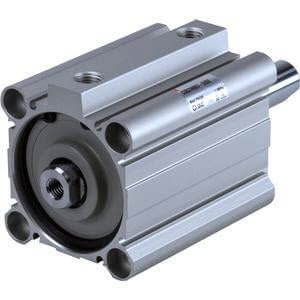

C(D)Q2W, cylindre compact, double effet, double tige, avec rainure de montage pour capteur automatique – CDQ2WB80TF-20DZ

• À la suite d’une révision de notre populaire série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme de vérins afin de vous offrir encore davantage d’avantages en matière de performances et une plus grande variété d’options de vérins. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre de meilleures possibilités de montage des capteurs de fin de course et une réduction globale du poids des vérins de 5 à 13 % selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont conçus avec des rainures d’insertion permettant de fixer des capteurs de fin de course sur les quatre côtés du vérin sans avoir besoin de supports. De plus, pour les diamètres de piston plus petits, entre Ø 12 et 25 mm, des rainures d’insertion ont également été intégrées à la conception du nouveau corps afin de permettre la fixation de capteurs de fin de course sans support sur deux surfaces. Conçus pour être utilisés avec nos capteurs de fin de course à état solide bicolores et faciles à régler, les canaux intégrés pour capteurs de fin de course garantissent une protection totale contre les dommages accidentels potentiels et améliorent la sécurité et la santé lors des procédures d’installation et de maintenance.

Caractéristiques principales

• Vérin compact à double effet et double tige
• Diamètres de piston (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de course standard (mm) : de 5 à 100
• Filetage des orifices : M (diamètre de 12 à 25) ; Rc, NPT ou G (diamètre de 32 à 100)
• Peut accueillir de petits capteurs de fin de course sur 4 surfaces.

Spécifications

• Aimant : D (intégré)
• Montage : B (percé [standard])
• Type : standard
• Diamètre de piston : Ø80 mm
• Type de filetage des orifices : TF
• Course : 20 mm
• Option du corps : standard (filetage femelle à l’extrémité de la tige)
• Rainure pour capteur de fin de course : Z (rainures de montage pour capteurs de fin de course)
• Capteur de fin de course : aucun
• Fil de raccordement ou connecteur pré-câblé : 0,5 m ou aucun en l’absence de capteur
• Nombre : 2 pièces ou aucun en l’absence de capteur
• Options de l’extrémité de la tige : aucune
• Résistance aux températures : aucune
• Basse vitesse : aucune
• Fabriqué en acier inoxydable : aucune
• Joint en fluorélastomère : aucun

Informations complémentaires

• Référence : CDQ2WB80TF-20DZ
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8412310090
