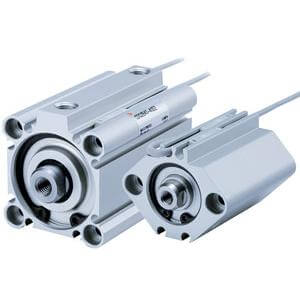

C(D)Q2, cylindre compact, double effet, tige simple avec rainure de montage pour capteur automatique – CDQ2A20-35DZ

• À la suite d’une révision de notre populaire série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme de vérins afin de vous offrir encore plus d’avantages en matière de performances et un choix accru de vérins. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre de meilleures possibilités de montage des capteurs de fin de course et une réduction globale du poids des vérins de 5 à 13 % selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont conçus avec des rainures d’insertion permettant de monter des capteurs de fin de course sur les quatre côtés du vérin, sans avoir besoin de supports. De plus, pour les diamètres de piston plus petits, compris entre Ø 12 et 25 mm, des rainures d’insertion ont également été intégrées à la conception du nouveau corps afin de permettre le montage de capteurs de fin de course sans support sur deux surfaces. Conçus pour être utilisés avec nos capteurs de fin de course à état solide, bicolores et faciles à régler, les canaux intégrés pour capteurs de fin de course assurent une protection totale contre les dommages accidentels potentiels et améliorent la sécurité et la santé lors des opérations d’installation et de maintenance.

Caractéristiques principales

• Vérin compact à double effet et tige simple
• Diamètres de piston (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de course standard (mm) : 5 à 100
• Filetage des orifices : M (diamètre 12 à 25) ; Rc, NPT ou G (diamètre 32 à 100)
• Peut accueillir de petits capteurs de fin de course sur 4 surfaces.

Spécifications

• Vitesse réduite : Aucune
• Course : 35
• Aimant : D (intégré)
• Options d’extrémité de tige : Aucune
• Fabriqué en acier inoxydable : Aucune
• Lubrificateur : Sans fonction de lubrification stable
• Capteur de fin de course : Sans capteur
• Montage : A (extrémités taraudées)
• Diamètre de piston : Ø 20 mm
• Type : Standard
• Fil ou connecteur préfilé : 0,5 m ou aucun en l’absence de capteur
• Joint en fluorélastomère : Aucun
• Nombre : 2 pièces
• Rainure pour capteur de fin de course : Z [rainures de montage pour capteurs de fin de course]
• Boulon de montage : Aucun
• Support d’extrémité de tige : Aucun
• Résistance à la température : Aucune
• Type de filetage des orifices : Rc (ou filetage M pour les diamètres 16 & 20 ou le course de 32 mm avec tige de 5 mm)
• Option du corps : Standard [filetage femelle à l’extrémité de la tige]

Informations complémentaires

• Référence : CDQ2A20-35DZ
• Délai de livraison (jours) : 13
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
