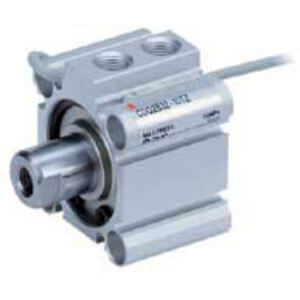

C(D)Q2, Vérin compact, Simple effet, Tige simple avec rainure de montage de capteur automatique – CDQ2A12-10TZ

• À la suite d’une révision de notre populaire série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme de vérins afin de vous offrir encore plus d’avantages en matière de performances et un choix accru de vérins. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre de meilleures possibilités de montage des capteurs sans contact et une réduction globale du poids des vérins de 5 à 13 % selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont conçus avec des rainures d’insertion permettant de fixer des capteurs sans contact sur les quatre côtés du vérin, sans avoir besoin de supports pour capteurs. De plus, pour les diamètres de piston plus petits, entre Ø 12 et 25 mm, des rainures d’insertion ont également été intégrées à la conception du nouveau corps afin de permettre la fixation de capteurs sans contact sur deux surfaces, sans support. Conçus pour être utilisés avec nos capteurs sans contact à double couleur, à montage simple et à technologie statique, les canaux intégrés pour capteurs sans contact assurent une protection totale contre les dommages accidentels potentiels et améliorent la santé et la sécurité lors des procédures d’installation et de maintenance.

Caractéristiques principales

• Vérin compact à simple effet et tige unique
• Diamètres de piston (mm) : 12, 16, 20, 25, 32, 40, 50
• Plages de course standard (mm) : 5, 10, 20
• Filetage des orifices : M (diamètre 12 à 25) ; Rc, NPT ou G (diamètre 32 à 100)
• Peut accueillir de petits capteurs sans contact sur 4 surfaces.

Spécifications

• Aimant : D (intégré)
• Montage : A (extrémités filetées des deux côtés)
• Diamètre de piston : Ø12 mm
• Type de filetage des orifices : Rc : diamètre 32-100 ; filetage M : diamètre 12 à 25
• Course : 10 mm
• Effet : T (simple effet, extension par ressort)
• Option de corps : standard (filetage femelle à l’extrémité de la tige)
• Rainure pour capteur sans contact : Z (rainures de montage pour capteurs sans contact)
• Boulon de montage : aucun
• Support d’extrémité de tige : aucun
• Capteur sans contact : sans capteur
• Fil de raccordement ou connecteur précâblé : 0,5 m ou aucun en cas d’absence de capteur
• Nombre : 2 pièces ou aucun en cas d’absence de capteur
• Options d’extrémité de tige : aucune
• Fabriqué en acier inoxydable : aucun
• Joint en fluororubber : aucun

Informations complémentaires

• Référence : CDQ2A12-10TZ
• Délai (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8412310090
