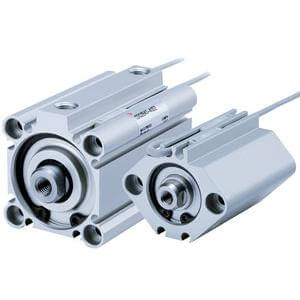

C(D)Q2, cylindre compact, double effet, simple tige avec rainure de montage pour capteur automatique – CDQ2A100TF-50DCZ

• À la suite d’une révision de notre populaire série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme de vérins afin de vous offrir encore davantage d’avantages en matière de performances et une plus grande variété de vérins. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre de meilleures possibilités de montage des capteurs de fin de course et une réduction globale du poids des vérins de l’ordre de 5 à 13 %, selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont conçus avec des rainures d’insertion pouvant accueillir des capteurs de fin de course sur les quatre côtés du vérin, sans nécessiter de supports pour capteurs de fin de course. De plus, pour les petits diamètres entre Ø 12 et 25 mm, des rainures d’insertion ont également été intégrées à la conception du nouveau corps afin d’accueillir des capteurs de fin de course sans support sur deux surfaces. Conçus pour être utilisés avec nos capteurs de fin de course à état solide, bicolores et faciles à régler, les canaux intégrés pour capteurs de fin de course assurent une protection totale contre les dommages accidentels potentiels et améliorent la sécurité et la santé lors des procédures d’installation et de maintenance.

Caractéristiques principales

• Vérin compact à double effet et tige simple
• Diamètres (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de course standard (mm) : 5 à 100
• Filetage des orifices : M (diamètre 12 à 25) ; Rc, NPT ou G (diamètre 32 à 100)
• Peut accueillir de petits capteurs de fin de course sur 4 surfaces.

Spécifications

• Vitesse réduite : Aucune
• Course : 50
• Aimant : D (intégré)
• Options d’extrémité de tige : Aucune
• Fabriqué en acier inoxydable : Aucun
• Lubrificateur : Sans fonction de lubrification stable
• Capteur de fin de course : Sans capteur
• Montage : A (les deux extrémités taraudées)
• Diamètre : Ø 100 mm
• Type : Standard
• Fil de raccordement ou connecteur pré-câblé : 0,5 m ou aucun dans le cas où il n’y a pas de capteur
• Joint en élastomère fluoré : Aucun
• Nombre : 2 pièces
• Rainure pour capteur de fin de course : Z [rainures de montage pour capteurs de fin de course]
• Boulon de montage : Aucun
• Support d’extrémité de tige : Aucun
• Résistance à la température : Aucune
• Type de filetage des orifices : TF
• Option du corps : C [butée en caoutchouc]

Informations complémentaires

• Référence : CDQ2A100TF-50DCZ
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8412310090
