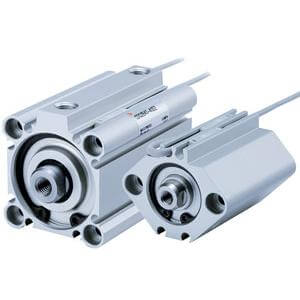

C(D)Q2, Vérin compact, Double effet, Simple tige avec rainure de montage de capteur automatique – CDQ2A100TF-100DZ

• À la suite d’une révision de notre populaire série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme de vérins afin de vous offrir encore davantage d’avantages en matière de performances et un choix accru de vérins. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre de meilleures possibilités de montage des capteurs sans contact et une réduction globale du poids des vérins de 5 à 13 % selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont conçus avec des rainures d’insertion permettant de fixer des capteurs sans contact sur les quatre côtés du vérin, sans avoir besoin de supports pour capteurs. Pour les diamètres de piston plus petits, entre Ø 12 et 25 mm, des rainures d’insertion ont également été intégrées à la conception du nouveau corps afin de permettre la fixation de capteurs sans contact sur deux surfaces, sans support. Conçus pour être utilisés avec nos capteurs sans contact à double couleur, à montage simple et à technologie statique, les canaux intégrés pour capteurs sans contact assurent une protection totale contre les dommages accidentels potentiels et améliorent la sécurité et la santé lors des procédures d’installation et de maintenance.

Caractéristiques principales

• Vérin compact à double effet et tige simple
• Diamètres de piston (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de course standard (mm) : 5 à 100
• Filetage des orifices : M (diamètre de 12 à 25) ; Rc, NPT ou G (diamètre de 32 à 100)
• Peut accueillir de petits capteurs sans contact sur 4 surfaces.

Spécifications

• Aimant : D (intégré)
• Montage : A (extrémités filetées des deux côtés)
• Type : standard
• Diamètre de piston : Ø 100 mm
• Type de filetage des orifices : TF
• Fonction de maintien de la lubrification : sans fonction de lubrification stable
• Course : 100
• Option du corps : standard [filetage femelle à l’extrémité de la tige]
• Rainure pour capteur sans contact : Z [rainures de montage pour capteurs sans contact]
• Boulon de montage : aucun
• Support d’extrémité de tige : aucun
• Capteur sans contact : sans capteur
• Fil de raccordement ou connecteur pré-câblé : 0,5 m ou aucun en l’absence de capteur
• Nombre : 2 pièces
• Options d’extrémité de tige : aucune
• Résistance aux températures extrêmes : aucune
• Basse vitesse : aucune
• Fabriqué en acier inoxydable : aucune
• Joint en fluororubber : aucun

Informations complémentaires

• Référence : CDQ2A100TF-100DZ
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8412310090
