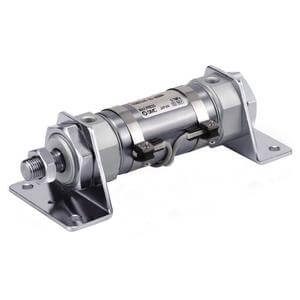

Cylindre pneumatique C(D)M3, double effet, tige simple, type court – CDM3E32-50

• Les demandes de vérin pneumatique compact, léger et au profil épuré pour des applications d’automatisation générale ont été satisfaites avec le lancement de notre nouvelle gamme CM3. Développés à partir de nos modèles populaires de la série CM2, les vérins CM3 sont jusqu’à 66 mm plus courts et 21 % plus légers, sans aucune réduction de leurs performances opérationnelles, par rapport à notre gamme CM2. Disponibles dans des alésages de 20, 25, 32 et 40 mm, avec en standard une attache pivotante à tige simple, un montage sur trunnion et des options d’extrémité à filetage femelle, la nouvelle gamme CM3, qui utilise des tubes résistants aux chocs, offre la solution idéale lorsqu’elle est associée à nos petits capteurs automatiques D-M9*W bicolores.

Caractéristiques principales

• Double effet, tige simple
• Alésages : 20, 25, 32 et 40 mm
• Courses de 25 mm à 300 mm
• Montages : standard, à pied, à bride avant et arrière, à attache et sur trunnion
• Diversité de capteurs et différentes longueurs de câbles

Spécifications

• Montage : E (attache intégrée)
• Alésage : 32 mm
• Course : 50 mm
• Filetage d’extrémité de tige : filetage mâle
• Câble ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de capteur)
• Nombre : 2 pièces (ou aucun en l’absence de capteur)
• Aimant : D (intégré)
• Capteur automatique : sans capteur

Informations complémentaires

• Référence : CDM3E32-50
• Délai (jours) : 31
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
