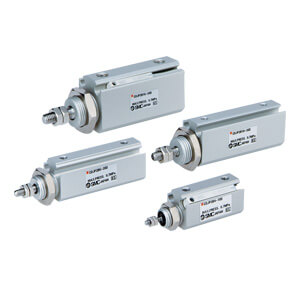

C(D)JP2, cylindre à came, double effet, tige simple – CDJP2B10-40D

• Les constructeurs de machines qui cherchent à combiner de petits vérins à tige double pour des applications de serrage, de poussée ou d’arrêt doivent souvent jongler entre les composants disponibles et l’espace disponible. Mais grâce aux ingénieurs concepteurs de SMC, leader mondial de la technologie pneumatique, ce casse-tête pourrait bientôt appartenir au passé grâce à l’introduction de la nouvelle gamme de vérins à tige double CJP2. Désormais disponible en quatre diamètres de piston, la série CJP2 comprend une option de piston de 4 mm, petite mais puissante, ce qui en fait le plus petit vérin à tige double du marché. Avec des diamètres de piston de 6, 10 et 16 mm complétant la gamme, tous sont dotés de corps en aluminium extrudé, ce qui les rend non seulement compacts, mais aussi extrêmement légers. Avec des options de course plus longue allant jusqu’à 40 mm selon le diamètre de piston choisi, toute la série CJP2 peut être équipée d’interrupteurs automatiques SMC D-M9/D-A9 montés directement, sans avoir besoin de supports de montage supplémentaires. D’autres options pour la série CJP2 incluent des butées en caoutchouc pour une meilleure résistance aux chocs et un fonctionnement plus silencieux, ainsi que des modèles fabriqués sur commande, y compris des versions résistantes à la chaleur et au froid. Les options de montage comprennent les montages de base/sur panneau, à bride, sur pied, à chape et sur pivot, et la nouvelle série CJP2 est entièrement interchangeable avec la gamme CJP existante de SMC.

Caractéristiques principales

• Le matériau du corps a été remplacé par de l’aluminium au lieu du laiton, permettant une réduction impressionnante du poids.
• La longueur totale du vérin a été réduite, ce qui en fait un vérin extrêmement compact.
• Des interrupteurs automatiques à état solide peuvent désormais également être montés.
• Des options de course plus longue sont désormais disponibles.
• Les butées en caoutchouc internes assurent un fonctionnement plus silencieux et une durée de vie plus longue (jusqu’à 5 millions de cycles).

Spécifications

• Aimant : D (intégré)
• Montage : B (de base)
• Diamètre de piston : Ø10 mm
• Course : 40 mm
• Filetage d’extrémité de tige : Avec filetage
• Interrupteur automatique : Sans interrupteur
• Fil de raccordement ou connecteur pré-câblé : 0,5 m [ou aucun dans le cas d’absence d’interrupteur]
• Nombre : 2 pièces [ou aucun dans le cas d’absence d’interrupteur]

Informations complémentaires

• Référence : CDJP2B10-40D
• Délai (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
