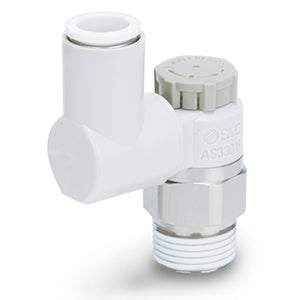

Universel - AS*3*1FG-A – AS4301FG-04-10SA

• L’utilisation de régulateurs de débit SMC avec raccords instantanés intégrés réduit le temps d’installation et la hauteur de montage, tout en permettant une conception plus compacte de la machine. Ces régulateurs de débit permettent de faire pivoter le corps pour faciliter leur installation. Disponibles avec des filetages de M3 à 1/2, en pouces (NPT) et en système métrique R(PT), ainsi qu’avec des tubes de 3,2 à 12 mm de diamètre extérieur (métrique) et de 1/8 à 1/2 de diamètre extérieur (pouces), avec des versions coudées et universelles en option (pour une plus grande flexibilité), et en contrôle du débit à l’admission ou à l’échappement, ces régulateurs de débit sont conçus pour répondre à la plupart des applications.

Caractéristiques principales

• Acier inoxydable 303
• Dimension de l’orifice : M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Diamètre extérieur des tubes compatibles : Ø 3,2 à Ø 12 mm et Ø 1/8" à Ø 1/2"
• Plage de pression de fonctionnement : 0,1 à 1 MPa.

Caractéristiques techniques

• Série propre : aucune
• Taille du corps : 4 (1/2)
• Type : 3 (universel)
• Type de contrôle : 0 (à l’échappement)
• Filetage : R (ou métrique)
• Dimension de l’orifice : 04 (1/2)
• Diamètre extérieur des tubes compatibles : 10 (ø10)
• Joint : S (avec produit d’étanchéité)
• Fabrication à la commande : aucune

Informations complémentaires

• Référence : AS4301FG-04-10SA
• Délai de livraison (jours) : 18
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8481209090
