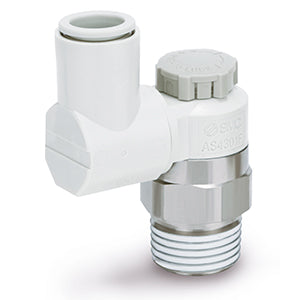

Universel - AS*3*1F-A – AS3301F-G03-08A

• L'utilisation de régulateurs de débit SMC avec raccords instantanés intégrés minimise le temps d'installation, réduit la hauteur de montage et permet une conception de machine plus compacte. Ces régulateurs de débit permettent de faire pivoter le corps pour faciliter l'installation. Disponibles dans des tailles de filetage allant de M3 à 1/2 en pouces (NPT) et métrique R(PT), avec des tailles de tube de 3,2 mm à 12 mm de diamètre extérieur (métrique) et de 1/8 à 1/2 de diamètre extérieur (pouces), et avec des options coudées et universelles (flexibilité accrue) ainsi que des versions à réglage d'échappement ou d'admission, ces régulateurs de débit sont conçus pour répondre à la plupart des applications.

Caractéristiques principales

• Taille d'orifice : M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Diamètre extérieur du tube applicable : Ø 3,2 à Ø 16 mm et Ø 1/8" à Ø 1/2"
• Plage de pression de fonctionnement : 0,1 à 1 MPa.

Spécifications

• Série propre : Aucune
• Taille du corps : 3 (3/8)
• Type : 3 (Universel)
• Type de contrôle : 0 (Réglage d'échappement)
• Type de filetage : G (G)
• Taille d'orifice : 03 (3/8)
• Surplat [H] : Taille du corps 1 : 9 mm ; Taille du corps 2, 3, 4 Aucun
• Diamètre extérieur du tube applicable : Ø8
• Joint : Aucun
• Fabrication sur commande : Aucune

Informations complémentaires

• Référence : AS3301F-G03-08A
• Délai (jours) : 18
• Quantité minimale de commande : 1
• Pays d'origine : IN
• Code TARIC : 8481209090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
