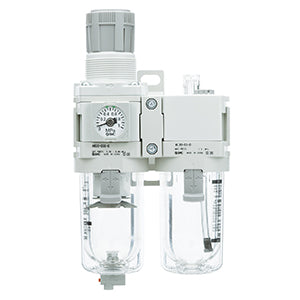

Filtre-régulateur + lubrificateur AC20A-D à AC60A-D | AC30A-F03E-D

FILTRE-RÉGULATEUR + LUBRIFICATEUR

Unités FRL modulaires Conformes à la norme ISO 8573-1:2010 Corps de conception uniforme.

Caractéristiques

• Conformes à la norme ISO 8573-1:2010
• Diamètre des orifices : 1/8, 1/4, 3/8, 1/2, 3/4, 1
• Taille du corps : 20, 30, 40, 50, 60.

Spécifications

• Référence : AC30A-F03E-D
• Numéro d’article : 02155679
• Taille du corps : 30
• Filetage : F (G)
• Orifice : 03 (3/8)
• Vidange automatique à flotteur : sans vidange automatique
• Manomètre / pressostat numérique : E [manomètre intégré carré (avec indicateur de limite)]
• Vanne 3 voies de décharge de pression résiduelle : sans
• Pression de réglage : standard (0,05 à 0,85 MPa)
• Type de bol + robinet de vidange pour lubrificateur : standard (bol en polycarbonate + lubrificateur sans robinet de vidange)
• Orifice de vidange du filtre-régulateur : standard
• Mécanisme d’échappement : avec décharge
• Sens d’écoulement : standard (sens d’écoulement : gauche->droite)
• Robinet de vidange avec raccord cannelé : sans raccord cannelé
• Unités de pression : standard (plaque signalétique, plaque d’avertissement du bol et manomètre : MPa)
• Délai de livraison : 20 jours
• Pays d’origine : CZ

Documents

• Catalogue
• Fiche technique
• Modèle CAO (STEP)
