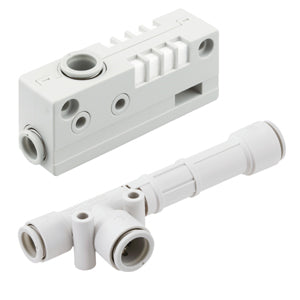

ZH-A, Vakuumejektor, Kastenausführung/Gehäuseanschluss, Metrisch – ZH15DSA-08-10-10

• Vakuumejektor in Blockbauweise / Gehäusebauweise. Kompakt und leicht
• Saugleistung bis zu 155 l/min
• Düsendurchmesser: 0,5, 0,7, 1, 1,3, 1,5, 1,8 und 2 mm
• Vielfältige Anschlussmöglichkeiten: Steckanschlüsse und Einschraubgewinde (G/Rc/NPT)
• 4 Befestigungsarten: direkt, Standard-Winkel, L-Winkel oder DIN-Schiene.

Hauptmerkmale

• Steckanschlüsse: Ø 6, 8, 10 und 12 mm. Einschraubgewinde: 1/8" bis 1/2" (Rc/G).

Technische Daten

• Düsendurchmesser: 15 (Ø 1,5 mm)
• Modell: D (Blockbauweise)
• Vakuumdruck: S [-90 kPa
• -89 kPa (Gehäusebauweise)]:
• Anschluss SUP.: 08 (Steckanschluss Ø8 mm)
• Anschluss VAC.: 10 (Steckanschluss Ø10)
• Anschluss EXH.: 10 (Steckanschluss Ø10)
• Zubehör: Mit Winkel - Ohne Schalldämpfer (oder keine bei Gehäusebauweise)

Zusätzliche Informationen

• Teilenummer: ZH15DSA-08-10-10
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8414108990

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
