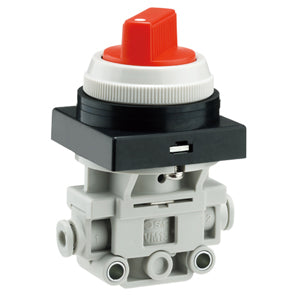

VM100F, 100er-Serie 2/3-Wege-Rillventil mit Steckverschraubung | VM131F-06-34B

MECHANISCHES 3-PORT-VENTIL

Wir haben unser langlebiges mechanisches 2/3-Port-Ventil der VM 100/200-Serie weiterentwickelt und dabei besonders auf eine einfache Konstruktion geachtet. Das optisch ansprechendere VM100/200 hält rauen Betriebsbedingungen stand und unterstreicht unser kontinuierliches Bestreben, unsere Produkte zu verbessern. Dank seines leichten und kompakten Designs spart die Serie sowohl Kosten als auch Platz. Es gibt vier Montagesvarianten, zwei Anschlusspositionen und mehrere Betätigertypen, die sich einfach austauschen und/oder ersetzen lassen. Die visuelle Kontrolle wurde durch farbige Druckknopf- und Drehschalteroptionen vereinfacht; zudem erleichtert eine kleine Sichtanzeige am VM100-Modell mit Bodenanschlüssen die Durchführung von Wartungsprüfungen. Das VM 100/200 eignet sich für eine Vielzahl von Anwendungen, einschließlich Vakuum, und ist ideal für pneumatische Steuerungstafeln sowie zur Bestätigung der Position eines Werkstücks mithilfe eines pneumatischen Signals.

Merkmale

• Medium: Luft und Inertgas.
• Kompakte Größe.
• Leicht.
• Anschlusspositionen: Seitenanschlüsse, Bodenanschlüsse.
• Die Befestigung mit einer Klemme erleichtert den Austausch.
• Verschiedene Betätigertypen.

Technische Daten

• Teilenummer: VM131F-06-34B
• Artikelnummer: 01850574
• Anzahl der Anschlüsse: 3 (3-Port)
• Anschlussposition, Kolbenlänge: 1 (kurzer Kolben mit Seitenanschlüssen)
• Außendurchmesser des Schlauchs: 06 (ø6)
• Betätigertyp: 34 [Drehschalter (2-Wege)]
• Suffix: B (Druckknopfschalter, Farbe Schwarz)
• Anzeige: Keine
• Halterung: Keine
• Lieferzeit: 5 Tage
• Herkunftsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
