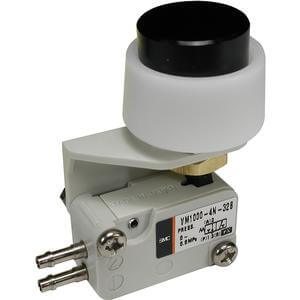

VM1000, Mikromechanisches Ventil | VM1000-4NU-32B

3/2-WEGE-MECHANIKVENTIL

Die VM-Serie ist ein mechanisches Sitzventil. Aufgrund der kompakten Bauweise ist nur wenig Platz für die Montage erforderlich. Die VM-Serie bietet eine große Auswahl an Betätigungsarten und eine Durchflusskapazität von bis zu 18mm².

Merkmale

• Medium: Luft
• Betriebsdruck: 0 bis 0,8 MPa
• Effektiver Querschnitt (Cv): 1mm 2 (0,055)
• Ventilart: N.C. Sitzventil
• Anzahl der Anschlüsse: 2 oder 3
• Anschlussart: seitlich oder unten

Spezifikationen

• Teilenummer: VM1000-4NU-32B
• Artikelnummer: 00033969
• Anzahl der Anschlüsse: 0 (3 Anschlüsse)
• Anschlussart: 0 (Seitlich)
• Gesamthub: 0 (4,8mm)
• Geeigneter Schlauch: 4NU [Weich-Nylon Ø4/2,5(TS0425)
• Nylon Ø4/3(T0403):
• Polyurethan Ø4/2,5(TU0425)]:
• Betätigungsart: 32 (Drucktaster)
• Suffix: B (Schwarzer Drucktaster)
• Lieferzeit: 28 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
