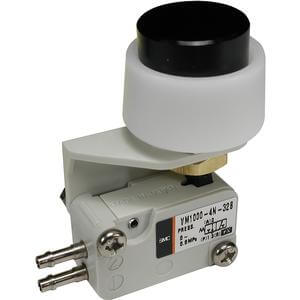

VM1000, Mikromechanisches Ventil | VM1000-4NU-08

MECHANISCHES VENTIL

Die VM-Serie ist ein mechanisches Sitzventil. Ihre kompakte Bauweise erfordert nur wenig Montageplatz. Die VM-Serie bietet eine große Vielfalt an Betätigungsarten und eine Durchflusskapazität von bis zu 18mm².

Merkmale

• Medium: Luft
• Betriebsdruck: 0 bis 0,8 MPa
• Effektiver Querschnitt (Cv): 1mm 2 (0,055)
• Ventiltyp: N.C. Sitzventil
• Anzahl der Anschlüsse: 2 oder 3
• Anschlussart: seitlich oder unten

Technische Daten

• Teilenummer: VM1000-4NU-08
• Artikelnummer: 00033961
• Anzahl der Anschlüsse: 0 (3-fach)
• Anschlussart: 0 (Seitlicher Anschluss)
• Gesamthub: 0 (4,8 mm)
• Geeignete Schläuche: 4NU [Weichnylon Ø4/2,5(TS0425)
• Nylon Ø4/3(T0403):
• Polyurethan Ø4/2,5(TU0425)]:
• Betätigungsart: 08 (Kipphebel)
• Suffix: Keiner
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
