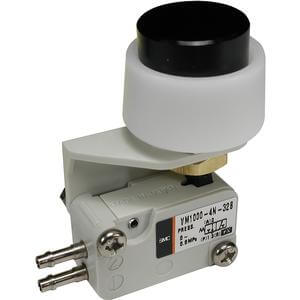

VM1000, Mikromechanisches Ventil | VM1000-4NU-01

3-WEGE-MECHANIKVENTIL

Die Serie VM ist ein mechanisches Sitzventil. Dank ihrer kompakten Bauweise benötigt sie nur wenig Einbauraum. Die Serie VM bietet eine große Auswahl an Betätigungsarten und eine Durchflussleistung von bis zu 18 mm².

Merkmale

• Medium: Luft
• Betriebsdruck: 0 bis 0,8 MPa
• Effektive Querschnittsfläche (Cv): 1 mm² (0,055)
• Ventiltyp: N.C. Sitzventil
• Anzahl der Anschlüsse: 2 oder 3
• Anschlusslage: seitlich oder unten

Spezifikationen

• Teilenummer: VM1000-4NU-01
• Artikelnummer: 00033945
• Anzahl der Anschlüsse: 0 (3-Wege)
• Anschlusslage: 0 (Seitlich)
• Gesamthub: 0 (4,8 mm)
• Geeigneter Schlauch: 4NU [Weich-Nylon Ø4/2,5 (TS0425)
• Nylon Ø4/3 (T0403):
• Polyurethan Ø4/2,5 (TU0425)]:
• Betätigungstyp: 01 (Rollenhebel)
• Suffix: Keine
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
