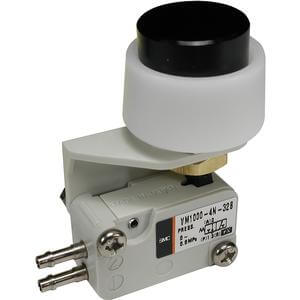

VM1000, Mikromechanisches Ventil | VM1000-4N-32B

MECHANISCHES VENTIL

Die Serie VM ist ein mechanisches Sitzventil. Ihre kompakte Bauweise erfordert nur wenig Montageplatz. Die Serie VM bietet eine Vielzahl an Betätigungsarten und eine Durchflusskapazität von bis zu 18 mm².

Merkmale

• Medium: Luft
• Betriebsdruck: 0 bis 0,8 MPa
• Effektive Querschnittsfläche (Cv): 1 mm² (0,055)
• Ventiltyp: N.C. Sitzventil
• Anzahl der Anschlüsse: 2 oder 3
• Anschluss: seitlich oder unten

Spezifikationen

• Teilenummer: VM1000-4N-32B
• Artikelnummer: 00033911
• Anzahl der Anschlüsse: 0 (3-fach)
• Anschluss: 0 (Seitlicher Anschluss)
• Gesamthub: 0 (4,8 mm)
• Geeigneter Schlauch: 4N [Nylon Ø4/2,5 (T0425)]
• Betätigertyp: 32 (Druckknopf)
• Suffix: B (Schwarzer Druckknopf)
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
