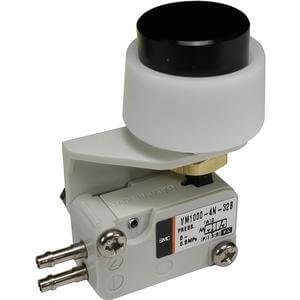

VM1000, Mikromechanisches Ventil | VM1000-4N-01

3-WEGE-MECHANIKVENTIL

Die Serie VM ist ein mechanisches Sitzventil. Ihre kompakte Bauweise erfordert nur wenig Montageplatz. Die Serie VM bietet eine große Auswahl an Betätigungsarten und eine Durchflusskapazität von bis zu 18 mm².

Merkmale

• Medium: Luft
• Betriebsdruck: 0 bis 0,8 MPa
• Effektive Querschnittsfläche (Cv): 1 mm² (0,055)
• Ventiltyp: NC-Sitzventil
• Anzahl der Anschlüsse: 2 oder 3
• Anschlussart: seitlich oder unten

Spezifikationen

• Teilenummer: VM1000-4N-01
• Artikelnummer: 00033887
• Anzahl der Anschlüsse: 0 (3-Wege)
• Anschlussart: 0 (Seitlicher Anschluss)
• Gesamthub: 0 (4,8 mm)
• Verwendbarer Schlauch: 4N [Nylon Ø4/2,5 (T0425)]
• Betätigungsart: 01 (Rollenhebel)
• Suffix: Keine
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
