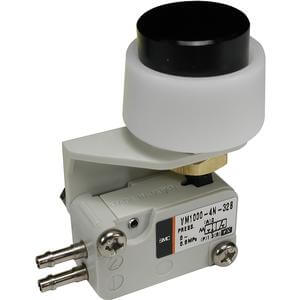

VM1000, Mikromechanisches Ventil | VM1000-4N-00

MECHANISCHES VENTIL

Die Serie VM ist ein mechanisches Sitzventil. Ihre kompakte Bauweise erfordert nur wenig Montageplatz. Die Serie VM bietet eine große Auswahl an Betätigungsarten und eine Durchflussleistung von bis zu 18 mm².

Merkmale

• Medium: Luft
• Betriebsdruck: 0 bis 0,8 MPa
• Effektiver Querschnitt (Cv): 1 mm² (0,055)
• Ventiltyp: N.C. Sitzventil
• Anzahl der Anschlüsse: 2 oder 3
• Anschlussart: seitlich oder unten

Technische Daten

• Teilenummer: VM1000-4N-00
• Artikelnummer: 00033881
• Anzahl der Anschlüsse: 0 (3 Anschlüsse)
• Anschlussart: 0 (Seitlich)
• Gesamtbewegung: 0 (4,8 mm)
• Verwendbarer Schlauch: 4N [Nylon Ø4/2,5 (T0425)]
• Betätigungstyp: 00 (Grundausführung)
• Suffix: Keine
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
