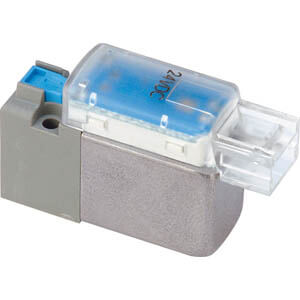

V100A, 3-Wege-Magnetventil direktgesteuert - Großer Durchfluss | V114A-5MOU

3-WEGE-MAGNETVENTIL

Kunden, die auf der Suche nach einem kompakten, leichten und durchflussstarken Ventil zur Ansteuerung von Prozessventilen oder für Aktoranwendungen sind, brauchen nicht weiter zu suchen. Nach umfangreicher Forschung und Entwicklung hat der Weltmarktführer SMC Pneumatics seine neueste Serie V100 auf den Markt gebracht – eines der fortschrittlichsten Magnetventile auf dem heutigen Markt. Dank eines revolutionären Magnetkreises und einer neuartigen Außenabdeckung ermöglicht die spanlose und umweltfreundliche Konstruktion des V100 eine Steigerung der Spulenkraft um 160 %. Darüber hinaus sorgt der progressive, niedrige Stromverbrauch des Ventils für Energieeinsparungen. Die Standardausführung des V100 benötigt nur 0,35 W, was 76 % weniger als bei vergleichbaren Ventilen entspricht, und das Low-Power-Modell verbraucht lediglich 0,1 W, was drastische Einsparungen von bis zu 93 % im Vergleich zu bestehenden Produkten bedeutet. Die in den Ausführungen 3, 5, 6, 12 und 24 VDC erhältliche Serie V100 hat ein Ventilrastermaß von nur 10 mm sowie eine Gesamthöhe und -länge von 24,7 mm bzw. 27 mm und ist damit wahrscheinlich eines der kleinsten derzeit erhältlichen Pneumatikventile. Mit einem Gewicht von nur 12 g und Durchflussraten zwischen 8,4 und 24 l/Minute ist es die perfekte Lösung, wenn Platz, Leistung und Komponentengewicht kritische Faktoren sind.

Merkmale

• Ultrakompakte, direktgesteuerte 3-Wege-Ventile. Blockmontage möglich. N.O.- oder N.C.-Ausführungen. Hoher Durchfluss.

Spezifikationen

• Artikelnummer: V114A-5MOU
• Produktnummer: 00250029
• Betätigungsart: 1 (Normal geschlossen)
• Nennspannung: 5 (24 VDC)
• Elektrischer Anschluss: MO (Stecker (ohne Buchse))
• Anzeigelampe und Überspannungsschutz: U (Mit Anzeigelampe und Überspannungsschutz (nicht-polar))
• Handbetätigung: Tastend
• Anschlussgröße: Ohne Grundplatte
• Lieferzeit: 5 Tage
• Herkunftsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• Installationsanleitung 2
• CE-Konformitätserklärung
• CE-Konformitätserklärung 2
