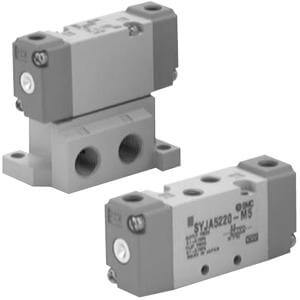

SYJA300/500/700, druckluftbetätigtes 3-Wege-Ventil / Sockelmontage | SYJA524-01F

3-WEGE-DRUCKLUFTVENTIL

Das SYJ-Ventil ist eine innovative Kombination aus platzsparender Bauweise und herausragender Leistung, die einen echten Mehrwert für die Konstruktionslösung bietet. Ob als Ventilinsel oder als Einzelventil eingesetzt – die kompakte Bauform erhöht die Konstruktionsflexibilität und minimiert den Platzbedarf. Das SYJ-Ventil verwendet eine Pilotmagnetventil-Ausführung mit geringer Leistungsaufnahme (standardmäßig 0,5 Watt), wodurch die Wärmeentwicklung deutlich reduziert wird. Dies verbessert die Leistung, senkt die Betriebskosten und ermöglicht die direkte Ansteuerung über SPS-Ausgangsrelais. Alle elektrischen Anschlüsse der SYJ-Ventile sind mit Anzeigeleuchten und Überspannungsschutz erhältlich. Ventile der SYJ-Serie können auf Grundplatten montierten Ventilinseln oder einzeln auf Anschlussplatten konfiguriert werden und bieten so vielfältige Lösungen für Ihre anspruchsvollsten technischen Anforderungen.

Merkmale

• Grundplattenmontage.
• Schallleitwert C [0,36 bis 2,7 dm3/(s·bar)].
• Gummidichtung.

Technische Daten

• Teilenummer: SYJA524-01F
• Artikelnummer: 00170047
• Serie: 5 (SYJA500)
• Anschlussgröße: 01 (1/8)
• Betätigung: 2 (normalerweise offen)
• Gewinde: F (G)
• Lieferzeit: 22 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
