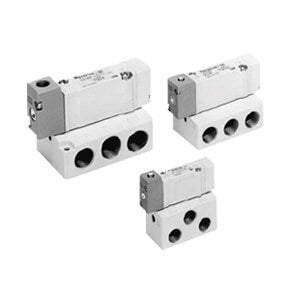

SYA3000/5000/7000, 5-Port-Ventil mit Luftbetätigung / Grundmontage | SYA7440-03F

5-PORT-LUFTBETRIEBENES VENTIL

5-Port-Luftventile der SYA sind in Ausführungen mit Gehäuseanschlüssen oder Sockelmontage erhältlich.  Die SYA verwendet für die Typen 20, 41, 42 und 45 dieselben Ventilblöcke wie die Serie SY (nicht steckbare Ausführung).  Bei den Ausführungen mit Gehäuseanschlüssen sind Steckverschraubungen erhältlich.  Verfügbare Gewindetypen sind Rc, G, NPT oder NPTF.

Merkmale

• 5-Port-Luftventil der Serie SYA3000/5000/7000.
• Sockelmontage.
• Normales Übersteuern (nicht selbsthaltend).

Technische Daten

• Teilenummer: SYA7440-03F
• Artikelnummer: 00428200
• Serie: 7 (SYA7000)
• Betriebsart: 4 (3-Wege-Ventil mit Abblasmitte)
• Anschlussgröße: 03 (3/8 Zoll mit Unterplatte)
• Gewindetyp der P- und R-Anschlüsse: F (G)
• Lieferzeit: 26 Tage
• Herkunftsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
