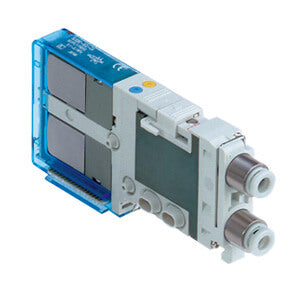

SJ, 4-Wege-Magnetventil | SJ3C60-5CU-L2
€90,21
Zu Produktinformationen springen
SJ, 4-Wege-Magnetventil | SJ3C60-5CU-L2
€90,21
zzgl. MwSt.
4-PORT-MAGNETVENTIL
Ursprünglich für die Halbleiterindustrie entwickelt, bieten die neuesten 4-Port-Magnetventile von SMC im Kassettenformat der Typen SJ2000/3000 Spezialmaschinenbauern sowohl Platz- als auch Energieeinsparungen.Das SJ2000 ist in zwei kompakten Größen erhältlich und misst nur 7,5 mm in der Breite, während das größere Modell SJ 3000 mit nur 10 mm auskommt. Diese neuen 4-Port-Magnetventile wurden in einem Kassettenformat konzipiert und verwenden einen Steckverbinder mit Kontaktleiste.Das SJ2000 und das SJ3000 sind jeweils fast 40 % bzw. 30 % kleiner als die bestehende SZ-Serie von SMC und können in derselben Ventilbank kombiniert werden, die bis zu 24 Stationen und 32 Magnetventile aufnehmen kann.Die Ventile sind mit Serial-Interface-Einheiten für die Protokolle CC-Link und DeviceNet kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der sicherstellt, dass sie sicher miteinander verriegelt sind, und verhindert die versehentliche Betätigung der manuellen Übersteuerung.Die Wartungsfreundlichkeit wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen gewährleistet, und mit einem Stromversorgungsschalter kann jedes Ventil einzeln spannungsfrei geschaltet werden, um es anzupassen und einfach auszutauschen.Frühe Untersuchungen haben gezeigt, dass sowohl die SJ2000- als auch die SJ3000-Ventile im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.
Merkmale
- Ventilbreite: 10 mm
- Durchflussmenge: bis zu 125 l/min
- Ventilgewicht: 57 - 75 g
- Leistungsaufnahme: 0,15 W (mit energiesparendem Schaltkreis), 0,4 W (Standard)Nennspannung der Spule: 12 - 24 VDC.
Spezifikationen
- Teilenummer: SJ3C60-5CU-L2
- Artikelnummer: 00684050
- Betätigungsart: C (Doppel-3-Wege-Ventil: NC/NO)
- Typ: Standard
- Pilotspezifikation: Interner Pilot
- Rückschlagventil: Ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24 V DC)
- Gemeinsame Spezifikation: +COM
- Steckereinführung: C (Speziell für zentrale Verdrahtung)
- Leit-/Überspannungsschutz: U [Mit Leit-/Überspannungsschutz (nichtpolare Ausführung)]
- Mit Schalter: Keiner
- Manuelle Übersteuerung: Nicht verriegelbarer Drucktyp
- Anschlussgröße A, B: L2 (Biegeröhrchen-Baugruppe ø2, Aufwärtsführung)
- Verdrahtung des einzelnen Magnetventils: Einzelverdrahtung (Keine für 2-Wege-Einzelmagnetventil und 3/4-Wege)
- Lieferzeit: 25 Tage
- Herkunftsland: JP
