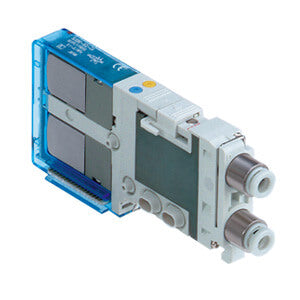

SJ, 4-Wege-Magnetventil | SJ3B60-5CU-C4
SJ, 4-Wege-Magnetventil | SJ3B60-5CU-C4
zzgl. MwSt.
4-WEG-MAGNETVENTIL
Die neuesten 4-Wege-Magnetventile von SMC im Kassettenformat der Typen SJ2000/3000 wurden ursprünglich für die Halbleiterindustrie entwickelt und bieten spezialisierten Maschinenbauern sowohl Platz- als auch Energieeinsparungen. Das Modell SJ2000 ist in zwei kompakten Größen erhältlich und misst nur 7,5 mm in der Breite, während das größere Modell SJ3000 mit nur 10 mm auskommt. Diese neuen 4-Wege-Magnetventile sind in einem Kassettenformat konzipiert und verwenden einen Steckverbinder mit Leiterplattenkontakt. Sowohl das SJ2000 als auch das SJ3000 sind um fast 40 % bzw. 30 % kleiner als die bestehenden SZ-Ventile von SMC und können im selben Ventilblock kombiniert werden, der bis zu 24 Stationen und 32 Magnetventile aufnehmen kann. Die Ventile sind mit Serial-Interface-Einheiten für die Protokolle CC-Link und DeviceNet kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der sicherstellt, dass sie fest miteinander verbunden sind und eine versehentliche Betätigung der manuellen Übersteuerung verhindert wird. Die Wartungsfreundlichkeit wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen gewährleistet, und mit einem Stromversorgungsschalter kann jedes Ventil einzeln spannungsfrei geschaltet werden, um es einzustellen oder einfach auszutauschen. Vorläufige Untersuchungen haben gezeigt, dass sowohl die SJ2000- als auch die SJ3000-Ventile im Vergleich zu den bestehenden SZ-Magnetventilen von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.
Merkmale
- Ventilbreite: 10 mm
- Durchflussmenge: bis zu 125 l/min
- Ventilgewicht: 57 - 75 g
- Leistungsaufnahme: 0,15 W (mit Energiesparschaltung), 0,4 W (Standard)Nennspannung der Spule: 12 - 24 VDC.
Spezifikationen
- Teilenummer: SJ3B60-5CU-C4
- Artikelnummer: 00435326
- Betätigungsart: B (Doppel-3-Wege-Ventil: N.O./N.O.)
- Typ: Standard
- Pilotspezifikation: Interner Pilot
- Rückschlagventil: Ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24 V DC)
- Gemeinsame Spezifikation: +COM
- Steckereinführung: C (Speziell für zentrale Verdrahtung)
- Leit-/Überspannungsschutz: U [Mit Leit-/Überspannungsschutz (nicht polarisiert)]
- Mit Schalter: Keiner
- Manuelle Übersteuerung: Nicht verriegelbar, Druckart
- A-, B-Portgröße: C4 (ø4-Steckverschraubung, gerade)
- Einfachspulenverdrahtung: Einzelverdrahtung (Keine für 2-Stellung-Einzelspulenventil und 3/4-Stellungen)
- Lieferzeit: 25 Tage
- Herkunftsland: JP
