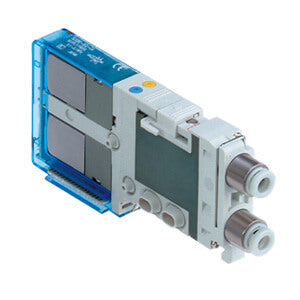

SJ, 4-Wege-Magnetventil | SJ3B60-5CU-C2
€85,16
Zu Produktinformationen springen
SJ, 4-Wege-Magnetventil | SJ3B60-5CU-C2
€85,16
zzgl. MwSt.
4-WEG-MAGNETVENTIL
Die neuesten 4-Wege-Magnetventile von SMC in Kassettenbauweise vom Typ SJ2000/3000 wurden ursprünglich für die Halbleiterindustrie entwickelt und bieten spezialisierten Maschinenbauern sowohl Platz- als auch Energieeinsparungen.Das SJ2000 ist in zwei kompakten Größen erhältlich und misst nur 7,5 mm in der Breite, während das größere Modell SJ3000 mit nur 10 mm auskommt. Diese neuen 4-Wege-Magnetventile sind in einem Kassettenformat konzipiert und verwenden einen Steckverbinder mit Kontaktleiste.Das SJ2000 ist um fast 40 % und das SJ3000 um 30 % kleiner als die bestehende SZ-Serie von SMC.Beide Modelle, SJ2000 und SJ3000, können in demselben Ventilblock kombiniert werden, der bis zu 24 Stationen und 32 Magnetventile aufnehmen kann.Die Ventile sind mit Serial-Interface-Einheiten für die Protokolle CC-Link und DeviceNet kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der sicherstellt, dass sie fest miteinander verbunden sind, und ein unbeabsichtigtes Betätigen der manuellen Übersteuerung verhindert.Die Wartungsfreundlichkeit wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen gewährleistet.Mit einem Stromversorgungsschalter kann jedes Ventil einzeln spannungsfrei geschaltet werden, um es einzustellen und einfach auszutauschen.Frühe Untersuchungen haben gezeigt, dass sowohl die SJ2000- als auch die SJ3000-Ventile im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.
Merkmale
- Ventilbreite: 10 mm
- Durchflussmenge: bis zu 125 l/min
- Ventilgewicht: 57 - 75 g
- Leistungsaufnahme: 0,15 W (mit energiesparendem Schaltkreis), 0,4 W (Standard)Nennspannung der Spule: 12 - 24 VDC.
Technische Daten
- Teilenummer: SJ3B60-5CU-C2
- Artikelnummer: 00684000
- Betätigungsart: B (Doppel-3-Wege-Ventil: N.O./N.O.)
- Typ: Standard
- Pilotspezifikation: Interne Pilotensteuerung
- Rückschlagventil: Ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24 V DC)
- Gemeinsame Spezifikation: +COM
- Steckverbinder-Einführung: C (speziell für zentrale Verdrahtung)
- Leit-/Überspannungsschutz: U [Mit Leit-/Überspannungsschutz (nicht polarisiert)]
- Mit Schalter: Keiner
- Manuelle Übersteuerung: Nicht verriegelbarer Drucktyp
- A-, B-Portgröße: C2 (ø2-Steckverschraubung, gerade)
- Einscheiben-Magnetventilarbeitsweise: Einzelverdrahtung (keine für 2-Wege-Einzelmagnetventil und 3/4-Wege)
- Lieferzeit: 25 Tage
- Herkunftsland: JP
