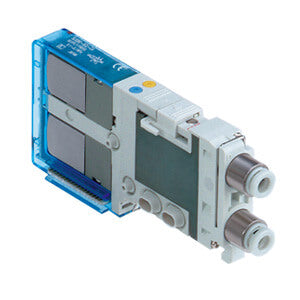

SJ, 4-Wege-Magnetventil | SJ3260-5CU-L2
€80,84
Zu Produktinformationen springen
SJ, 4-Wege-Magnetventil | SJ3260-5CU-L2
€80,84
zzgl. MwSt.
4-WEGE-MAGNETVENTIL
Ursprünglich für die Halbleiterindustrie entwickelt, bieten die neuesten 4-Wege-Magnetventile der Baureihe SJ2000/3000 von SMC in Kassettenbauweise Spezialmaschinenbauern Platz- und Energieeinsparungen. Die beiden kompakten Größen messen beim SJ2000 nur 7,5 mm und beim größeren Modell SJ3000 gerade einmal 10 mm. Diese neuen 4-Wege-Magnetventile wurden in Kassettenbauweise konstruiert und verfügen über einen Kartenrandsteckverbinder. Beide Modelle, SJ2000 und SJ3000, sind fast 40 % bzw. 30 % kleiner als die bestehende SZ-Serie von SMC und können gemeinsam auf derselben Ventilinsel eingesetzt werden, die bis zu 24 Stationen und 32 Magnetspulen aufnehmen kann. Die Ventile sind mit seriellen Schnittstelleneinheiten für die Protokolle CC-Link und DeviceNet kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der für eine sichere Verbindung sorgt und eine versehentliche Betätigung der Handhilfsbetätigung verhindert. Die Wartungsfreundlichkeit ist durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen gewährleistet. Dank eines Schalters zum Abschalten der Spannungsversorgung kann jedes Ventil für Anpassungen und einen einfachen Austausch einzeln stromlos geschaltet werden. Erste Untersuchungen haben gezeigt, dass die Ventile SJ2000 und SJ3000 im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.
Merkmale
- Ventilbreite: 10 mm
- Durchflussrate: bis zu 125 l/min
- Ventilgewicht: 57–75 g
- Leistungsaufnahme: 0,15 W (mit Energiesparschaltung), 0,4 W (Standard) Nennspannung der Spule: 12–24 V DC.
Technische Daten
- Teilenummer: SJ3260-5CU-L2
- Artikelnummer: 00488813
- Betätigungsart: 2 (2-stelliges Doppelmagnetventil)
- Typ: Standard
- Vorsteuerung: interne Vorsteuerung
- Rückdruck-Rückschlagventil: ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24 V DC)
- Gemeinsame Spezifikation: +COM
- Steckerausführung: C (für zentrale Verdrahtung)
- Anzeige/Überspannungsschutz: U [mit Anzeige/Überspannungsschutz (ungepolte Ausführung)]
- Mit Schalter: keiner
- Handhilfsbetätigung: nicht verriegelbare Druckausführung
- Anschlussgröße A, B: L2 (ø2-Winkelverschraubung, Anschluss nach oben)
- Verdrahtung Einzelmagnetspule: Einzelverdrahtung (keine bei 2-stelligen Einzelmagnetventilen und 3-/4-stelligen Ausführungen)
- Lieferzeit: 25 Tage
- Ursprungsland: JP
