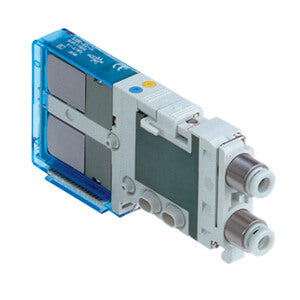

SJ, 4-fach-Magnetventil | SJ3160-5CU-C2
€57,74
Zu Produktinformationen springen
SJ, 4-fach-Magnetventil | SJ3160-5CU-C2
€57,74
zzgl. MwSt.
4/2-WEGE-MAGNETVENTIL
Die ursprünglich für die Halbleiterindustrie entwickelten 4/2-Wege-Magnetventile der Serie SJ2000/3000 von SMC in Kassettenbauweise bieten spezialisierten Maschinenbauern Platz- und Energieeinsparungen. Die neuen 4/2-Wege-Magnetventile sind in zwei kompakten Größen erhältlich: Das SJ2000 ist nur 7,5 mm breit, das größere Modell SJ3000 misst lediglich 10 mm. Sie sind als Kassetten konzipiert und nutzen einen Card-Edge-Stecker. Mit einer um fast 40 % bzw. 30 % geringeren Größe als die bestehende SZ-Serie von SMC können sowohl das SJ2000 als auch das SJ3000 auf derselben Ventilinsel kombiniert werden, die bis zu 24 Stationen und 32 Magnetspulen aufnehmen kann. Die Ventile sind mit seriellen Schnittstelleneinheiten für CC-Link- und DeviceNet-Protokolle kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der eine sichere Verbindung gewährleistet und eine versehentliche Betätigung der Handhilfsbetätigung verhindert. Wartungsfreundlichkeit wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen sichergestellt, und dank eines Stromabschalters kann jedes Ventil für Anpassungen oder Austausch einzeln spannungsfrei geschaltet werden. Erste Untersuchungen zeigen, dass die Ventile SJ2000 und SJ3000 im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.
Merkmale
- Ventilbreite: 10 mm
- Durchflussrate: bis zu 125 l/min
- Ventilgewicht: 57 - 75 g
- Leistungsaufnahme: 0,15 W (mit Energiesparschaltung), 0,4 W (Standard) Nennspannung der Spule: 12 - 24 VDC.
Technische Daten
- Teilenummer: SJ3160-5CU-C2
- Artikelnummer: 00144307
- Betätigungsart: 1 (Monostabil, 2-Stellungen)
- Typ: Standard
- Vorsteuerung: Interne Vorsteuerung
- Rückschlagventil: Ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24V DC)
- Gemeinsame Spez.: +COM
- Steckeranschluss: C (Für zentralisierte Verkabelung)
- Leuchtanzeige/Überspannungsschutz: U [Mit Leuchtanzeige/Überspannungsschutz (nicht-polar)]
- Mit Schalter: Keine
- Handhilfsbetätigung: Nicht-einrastende Drucktaste
- Anschlussgröße A, B: C2 (ø2 Steckverbindung, gerade)
- Einzelmagnetventil-Verkabelung: Einzelverdrahtung (Entfällt bei monostabilen 2-Stellungs- und 3/4-Stellungsventilen)
- Lieferzeit: 25 Tage
- Ursprungsland: JP
