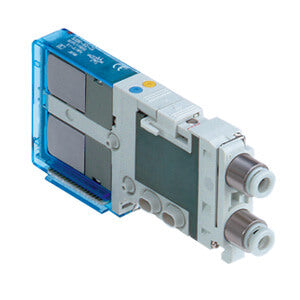

SJ, 4-fach Magnetventil | SJ2C60-5CU-C2
€83,72
zzgl. MwSt.
4/2-WEGE-MAGNETVENTIL
Die neuesten kassettenartigen 4/2-Wege-Magnetventile der Serie SJ2000/3000 von SMC wurden ursprünglich für die Halbleiterindustrie entwickelt und bieten Spezialmaschinenbauern sowohl Platz- als auch Energieeinsparungen. Die neuen 4/2-Wege-Magnetventile sind in zwei kompakten Größen erhältlich: Das Modell SJ2000 ist nur 7,5 mm breit, während das größere Modell SJ3000 lediglich 10 mm misst. Sie wurden im Kassettenformat konzipiert und verwenden einen Federleistenanschluss. Die Baureihen SJ2000 und SJ3000 sind um fast 40 % bzw. 30 % kleiner als die bestehende SZ-Serie von SMC und können in derselben Ventilinsel kombiniert werden, die bis zu 24 Stationen und 32 Magnetspulen aufnehmen kann. Die Ventile sind mit seriellen Schnittstelleneinheiten für CC-Link- und DeviceNet-Protokolle kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der eine sichere Verbindung der Module gewährleistet und eine versehentliche Betätigung der manuellen Hilfsbetätigung verhindert. Eine einfache Wartung ist durch das unkomplizierte Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen sichergestellt. Zudem kann jedes Ventil dank eines Stromversorgungs-Abschalters für Anpassungen oder Austausch einzeln spannungsfrei geschaltet werden. Frühe Untersuchungen haben gezeigt, dass die Ventile der Serien SJ2000 und SJ3000 im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.
Merkmale
- Ventilbreite: 7,5 mm
- Durchflussrate: bis zu 68 l/min
- Ventilgewicht: 41 - 50 g
- Leistungsaufnahme: 0,23 W (mit Energiesparschaltung)
- Nennspannung der Spule: 12 - 24 V DC
Technische Daten
- Teilenummer: SJ2C60-5CU-C2
- Artikelnummer: 00240709
- Betätigungsart: C (Doppel-3/2-Wegeventil: stromlos geschlossen/stromlos offen)
- Vorsteuerung: Intern vorgesteuert
- Rückschlagventil gegen Gegendruck: Ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24 V DC)
- Gemeinsame Spez.: +COM
- Anschlussart: C (Für zentralisierte Verdrahtung)
- Leuchtdiode/Funkenlöschung: U [Mit Leuchtdiode/Funkenlöschung (nicht polarisiert)]
- Mit Schalter: Ohne
- Manuelle Hilfsbetätigung: Tastend
- Anschlussgröße A, B: C2 (ø2 Steckverbindung, gerade)
- Einzelmagnetventil-Verdrahtung: Einzelverdrahtung (keine für 2-Stellungs-Einzelmagnetventile und 3/4-Stellungen)
- Lieferzeit: 21 Tage
- Ursprungsland: JP
