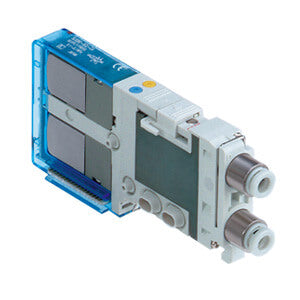

SJ, 4-Port-Magnetventil | SJ2B60-5CU-L4

4-WEGE-MAGNETVENTIL

Die ursprünglich für die Halbleiterindustrie entwickelten 4-Wege-Magnetventile der neuesten SJ2000/3000 Kassettenbauweise von SMC bieten spezialisierten Maschinenbauern sowohl Platz- als auch Energieeinsparungen. Die neuen 4-Wege-Magnetventile sind in zwei kompakten Größen erhältlich: Das SJ2000 misst nur 7,5 mm in der Breite, das größere Modell SJ3000 kommt auf lediglich 10 mm. Sie wurden im Kassettenformat konstruiert und verwenden einen Federleistenanschluss. Mit einer um fast 40 % bzw. 30 % geringeren Größe als die bestehende SZ-Serie von SMC können sowohl das SJ2000 als auch das SJ3000 auf derselben Ventilinsel kombiniert werden, die bis zu 24 Stationen und 32 Magnetventile aufnehmen kann. Die Ventile sind kompatibel mit seriellen Schnittstelleneinheiten für CC-Link- und DeviceNet-Protokolle und verfügen über einen speziellen Verriegelungsmechanismus, der für einen sicheren Zusammenhalt sorgt und eine versehentliche Betätigung der Handhilfsbetätigung verhindert. Die Wartungsfreundlichkeit wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen gewährleistet. Zudem kann jedes Ventil dank eines Stromabschalters für Einstellungen und den einfachen Austausch einzeln spannungsfrei geschaltet werden. Erste Untersuchungen haben gezeigt, dass die Ventile SJ2000 und SJ3000 im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.

Merkmale

• Ventilbreite: 7,5 mm
• Durchflussrate: bis zu 68 l/min
• Ventilgewicht: 41 - 50 g
• Leistungsaufnahme: 0,23 W (mit Energiesparschaltung)
• Nennspannung der Spule: 12 - 24 V DC

Spezifikationen

• Artikelnummer: SJ2B60-5CU-L4
• Produktnummer: 00683576
• Betätigungsart: B (Doppel-3-Wege-Ventil: N.C./N.C. - Hinweis: Im Original als N.O./N.O. angegeben)
• Vorsteuerungsart: Intern gesteuert
• Rückschlagventil: Ohne
• Spulenausführung: Standard
• Nennspannung: 5 (24 V DC)
• Gemeinsame Spezifikation: +COM
• Anschlussart: C (für zentrale Verdrahtung)
• LED/Schutzbeschaltung: U [mit LED/Schutzbeschaltung (unpolar)]
• Mit Schalter: Keine
• Handhilfsbetätigung: Nicht verrastbare Ausführung
• A-, B-Anschlussgröße: L4 (Winkelverschraubung ø4, Abgang oben)
• Verdrahtung Einzelmagnetventil: Einzelverdrahtung (keine bei 2-Positionen-Einzelmagnetventil und 3/4-Positionen)
• Lieferzeit: 21 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
• CE-Zertifikat
