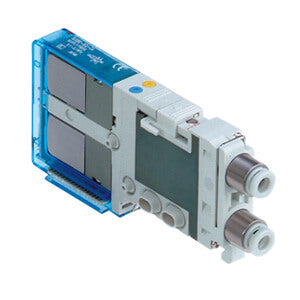

SJ, 4-fach-Magnetventil | SJ2560-5CU-L2
€88,77
zzgl. MwSt.
4-WEGE-MAGNETVENTIL
Die ursprünglich für die Halbleiterindustrie entwickelten, neuesten SJ2000/3000 Kassetten-Magnetventile von SMC bieten spezialisierten Maschinenbauern sowohl Platz- als auch Energieeinsparungen. Die neuen 4-Wege-Magnetventile sind in zwei kompakten Baugrößen erhältlich – das SJ2000 ist nur 7,5 mm breit, das größere Modell SJ3000 misst lediglich 10 mm – und verfügen über ein Kassetten-Design mit Card-Edge-Steckverbinder. Die Ventile SJ2000 und SJ3000 sind um fast 40 % bzw. 30 % kleiner als die bestehende SZ-Serie von SMC und können auf derselben Ventilinsel kombiniert werden, die bis zu 24 Stationen und 32 Magnetspulen aufnehmen kann. Die mit seriellen Schnittstelleneinheiten für CC-Link- und DeviceNet-Protokolle kompatiblen Ventile verfügen über einen speziellen Verriegelungsmechanismus, der einen sicheren Zusammenhalt gewährleistet und die versehentliche Betätigung der Handhilfsbetätigung verhindert. Die einfache Wartung wird durch das problemlose Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen sichergestellt, und dank eines Stromabschalters kann jedes Ventil zur Einstellung oder für einen einfachen Austausch einzeln stromlos geschaltet werden. Erste Untersuchungen haben gezeigt, dass die Ventile SJ2000 und SJ3000 beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % im Vergleich zur bestehenden SZ-Magnetventilserie von SMC bieten.
Merkmale
- Ventilbreite: 7,5 mm
- Durchflussrate: bis zu 68 l/min
- Ventilgewicht: 41 - 50 g
- Leistungsaufnahme: 0,23 W (mit Energiesparschaltung)
- Nennspannung der Spule: 12 - 24 VDC.
Spezifikationen
- Teilenummer: SJ2560-5CU-L2
- Artikelnummer: 00683497
- Betätigungsart: 5 (3-Stellungs-Druckmittelentlastung)
- Vorsteuerspezifikation: Intern gesteuert
- Rückschlagventil: Ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24V DC)
- Gemeinsame Spezifikation: +COM
- Anschlussart: C (speziell für zentrale Verkabelung)
- Leuchtanzeige/Überspannungsschutz: U [mit Leuchtanzeige/Überspannungsschutz (nicht-polar)]
- Mit Schalter: Keine
- Handhilfsbetätigung: rastende Druckbetätigung
- Anschlussgröße A, B: L2 (ø2 Winkelverschraubung, Abgang nach oben)
- Einzelmagnet-Verkabelung: Einzelverdrahtung (entfällt bei 2-Stellungs-Einzelmagnetventilen und 3/4-Stellungen)
- Lieferzeit: 21 Tage
- Herkunftsland: JP
