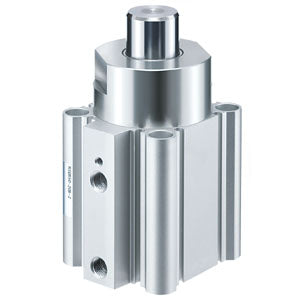

RS(D)Q-Z, Stopper-Zylinder, feste Montagehöhe – RSDQA50TF-25DZ

• Die Serie RSQ ist ein Stopperzylinder mit fester Höhe, bewährter Lebensdauer und geringem Losbrechmoment. Die Serie RSG ist ein Stopperzylinder mit einstellbarer Montagehöhe. Er kann je nach erforderlichem Abstand zum Stoppen des Werkstücks angehoben oder abgesenkt werden. Der Hochleistungs-Stopperzylinder RSH wurde speziell für den Einsatz an Förderbändern oder anderen Anwendungen entwickelt, die eine externe Stoppvorrichtung erfordern.

Hauptmerkmale

• Stopperzylinder mit fester Höhe, doppelt / einfach wirkend
• Kolbendurchmesser (mm): 16, 20, 32, 40, 50
• Hübe bis 30 mm
• 10 Kolbenstangenenden verfügbar
• Kompakter Sensor auf 4 Seiten montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A (beidseitig mit Gewinde)
• Kolbendurchmesser: 50 mm
• Anschlussgewinde: TF (Bohrung 20: M5-Gewinde, Bohrung 32 bis 50: G)
• Hub: 25 mm
• Funktion: D (doppelt wirkend)
• Kolbenstangenende: Rundstangen-Ausführung
• Befestigungsschraube: Keine
• Sensor: Kein Sensor
• Kabel oder Stecker: 0,5 m (oder keine bei fehlendem Sensor)
• Anzahl: 2 Stk. (oder keine bei fehlendem Sensor)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: RSDQA50TF-25DZ
• Lieferzeit (Tage): 20
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
