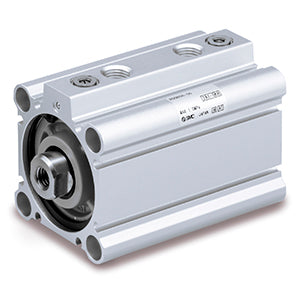

R(D)Q, Kompaktzylinder, Luftpolster – RDQB40TF-25

• Die neue Luftpolsterkonstruktion der RQ-Serie ermöglicht es dieser Serie, die Vorteile eines Kompaktzylinders beizubehalten. Die einzigartige Luftpolsterkonstruktion kommt ohne den bei herkömmlichen Luftpolstern verwendeten Dämpfungsring aus und reduziert dadurch die Gesamtlänge des Zylinders. Die RQ-Serie erfüllt die Anforderungen an eine geringere Stoßbelastung, reduzierte Geräuschentwicklung und eine verbesserte Wiederholgenauigkeit am Hubende.

Hauptmerkmale

• Einzigartige Luftpolsterkonstruktion ohne Dämpfungsring.
• Große Auswahl an Größen von ø20 bis ø100.
• Fast dreimal so hohe zulässige kinetische Energie.
• Reduzierte Geräuschentwicklung (geringeres Aufprallgeräusch am Hubende) und verbesserte Wiederholgenauigkeit.
• Austauschbare Befestigung.

Technische Daten

• Magnet: D (integrierter Magnet)
• Befestigung: B [Durchgangsbohrung (Standard)]
• Bohrungsgröße: 40 mm
• Gewinde des Anschlusses: TF (G)
• Hub: 25
• Gehäuseoption: Innengewinde am Kolbenstangenende (Standard)
• Automatikschalter: Ohne Schalter
• Leitung oder vorkonfektionierter Steckverbinder: 0,5 m (entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: RDQB40TF-25
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
