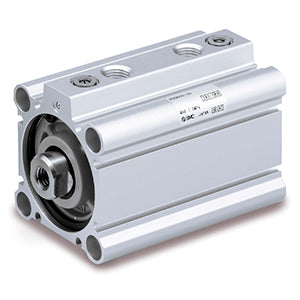

R(D)Q, Kompaktzylinder, Luftdämpfung – RDQB32TF-20

• Die neue Luftpolsterkonstruktion der Serie RQ ermöglicht es dieser Serie, die Vorzüge eines Kompaktzylinders beizubehalten. Die einzigartige Luftpolsterkonstruktion macht den bei herkömmlichen Luftpolsterungen verwendeten Dämpfungsring überflüssig, wodurch die Gesamtlänge des Zylinders reduziert wird. Die Serie RQ erfüllt die Anforderungen an reduzierte Stöße, Geräuschminderung und verbesserte Wiederholgenauigkeit am Hubende.

Hauptmerkmale

• Einzigartige Luftpolsterkonstruktion ohne Dämpfungsring.
• Große Variantenvielfalt von ø20 bis ø100.
• Fast dreimal so hohe zulässige kinetische Energie.
• Verbesserte Geräuschminderung (Aufprallgeräusch am Hubende reduziert) und Wiederholgenauigkeit.
• Austauschbare Montage.

Spezifikationen

• Magnet: D (mit eingebautem Magnet)
• Befestigung: B [Durchgangsbohrung (Standard)]
• Kolben-Ø: 32mm
• Anschlussgewinde: TF (G)
• Hub: 20
• Gehäuseoption: Innengewinde am Kolbenstangenende (Standard)
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder Stecker: 0,5m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: RDQB32TF-20
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
