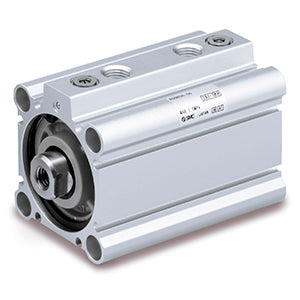

R(D)Q, Kompaktzylinder, Luftdämpfung – RDQB25-30

• Die neue Luftdämpfungskonstruktion der Serie RQ ermöglicht es dieser Serie, die Vorteile eines Kompaktzylinders beizubehalten. Die einzigartige Luftdämpfungskonstruktion macht den bei herkömmlichen Luftdämpfungen verwendeten Dämpfungsring überflüssig, wodurch die Gesamtlänge des Zylinders reduziert wird. Die Serie RQ erfüllt die Anforderungen an reduzierte Stöße, Geräuschminderung und verbesserte Wiederholgenauigkeit am Hubende.

Hauptmerkmale

• Einzigartige Luftdämpfungskonstruktion ohne Dämpfungsring.
• Große Variantenvielfalt bei den Baugrößen von ø20 bis ø100.
• Nahezu dreifache zulässige kinetische Energie.
• Verbesserte Geräuschminderung (Aufprallgeräusch am Hubende reduziert) und Wiederholgenauigkeit.
• Austauschbare Montage.

Spezifikationen

• Magnet: D (mit eingebautem Magnet)
• Befestigung: B [Durchgangsbohrung (Standard)]
• Kolben-Ø: 25mm
• Anschlussgewinde: Rc
• Hub: 30
• Gehäuseoption: Kolbenstangen-Innengewinde (Standard)
• Auto-Schalter: Ohne Schalter
• Kabel oder Stecker mit Kabel: 0,5m (oder entfällt bei ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: RDQB25-30
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
