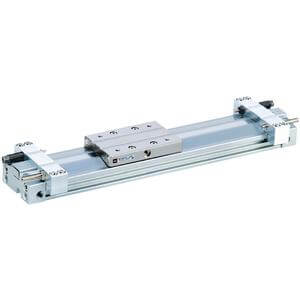

MY3A/B, kolbenstangenloser Zylinder mit mechanischer Kopplung, Basistyp – MY3B25TF-400

• Die mechanisch gekoppelte kolbenstangenlose Zylinderbaureihe MY3 bietet hohe Funktionalität bei reduzierter Bauhöhe und Baulänge. Die speziell entwickelte Kolbenform ermöglicht eine Reduzierung der Bauhöhe und Baulänge sowie eine praktische Anordnung der gemeinsamen Leitungsdurchführungen, des Dämpfungsmechanismus und des Positioniermechanismus. Dadurch konnten die Abmessungen und das Gewicht drastisch reduziert werden.

Hauptmerkmale

• Kurze Basisausführung (Gummipuffer) und Standard-Basisausführung (pneumatische Dämpfung)
• Verfügbare Kolbendurchmesser: 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm und 63 mm
• Einfache Verbindung mit einer externen Führung.
• Vertikale und seitliche Montage möglich.
• Hohe Funktionalität bei reduzierter Bauhöhe und Baulänge.

Technische Daten

• Ausführung: B (Standardausführung – pneumatische Dämpfung)
• Kolbendurchmesser: 25 mm
• Anschlussgewinde: TF (G-Gewinde)
• Hub: 400
• Hubeinstelleinheit: ohne Einstelleinheit
• Automatischer Schalter: kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MY3B25TF-400
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
