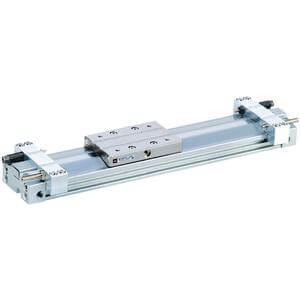

MY3A/B, kolbenstangenloser Zylinder mit mechanischer Kupplung, Basistyp – MY3B25TF-200

• Die mechanisch gekoppelte kolbenstangenlose Zylinderserie MY3 bietet hohe Funktionalität bei reduzierter Höhe und Länge. Die einzigartige Kolbenform ermöglicht eine Verringerung von Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Leitungsdurchgänge, des Dämpfungsmechanismus und des Positioniermechanismus. Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erreicht.

Hauptmerkmale

• Kurze Basisausführung (Gummipuffer) und Standard-Basisausführung (Luftdämpfung)
• Verfügbare Bohrungsdurchmesser: 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm und 63 mm
• Einfache Verbindung mit externer Führung.
• Vertikale und seitliche Montage möglich.
• Hohe Funktionalität bei reduzierter Höhe und Länge.

Spezifikationen

• Ausführung: B (Standardausführung – Luftdämpfung)
• Bohrungsdurchmesser: 25 mm
• Anschlussgewinde: TF (G-Gewinde)
• Hub: 200
• Hubeinstelleinheit: ohne Einstelleinheit
• Automatischer Schalter: kein Schalter
• Leitung oder vorverdrahteter Steckverbinder: 0,5 m (oder nicht vorhanden, wenn kein Schalter)
• Anzahl: 2 Stück (oder nicht vorhanden, wenn kein Schalter)

Zusätzliche Informationen

• Bestellnummer: MY3B25TF-200
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
