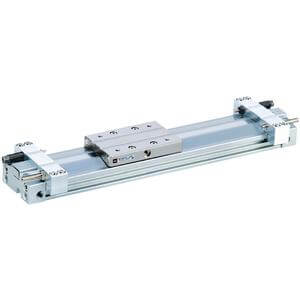

MY3A/B, kolbenstangenloser Zylinder mit mechanischer Kupplung, Basistyp, ohne Hubeinstelleinheit – MY3A20-1800

• Die mechanisch gekoppelte kolbenstangenlose Zylinderbaureihe MY3 bietet hohe Funktionalität bei reduzierter Höhe und Länge. Die einzigartig konstruierte Kolbenform ermöglicht eine Verringerung der Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Rohrleitungsdurchführungen, des Dämpfungsmechanismus und des Positioniermechanismus. Dadurch konnten die Baugröße und das Gewicht drastisch reduziert werden.

Hauptmerkmale

• Ohne Hubeinstelleinheit
• Kurze Grundausführung (Gummipuffer) und Standard-Grundausführung (pneumatische Dämpfung)
• Verfügbare Kolbendurchmesser: 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm und 63 mm
• Einfache Verbindung mit einer externen Führung.
• Vertikale und seitliche Montage möglich.
• Hohe Funktionalität bei reduzierter Höhe und Länge.

Technische Daten

• Bauart: A (kurze Ausführung – Gummipuffer)
• Kolbendurchmesser: 20 mm
• Anschlussgewinde: Rc: ø25, ø40, ø50, ø63/M-Gewinde: ø16
• Hub: 1800
• Hubeinstelleinheit: links: ohne Einheit; rechts: ohne Einheit
• Automatischer Schalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MY3A20-1800
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
