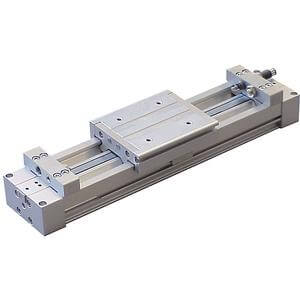

MY1M, kolbenstangenloser Zylinder mit mechanischer Kopplung, Gleitlagertyp ohne Hubeinstellung – MY1M50TFG-500

• Bei langen Hüben und kompakter Bauweise bietet der kolbenstangenlose Antrieb der MY1-Serie mit integrierter Führung eine ideale Lösung. Der kolbenstangenlose Zylinder mit mechanischer Kupplung der MY1-Serie umfasst vier Standardmodelle, sodass die passende Lagerausführung entsprechend den Genauigkeits- und Lastanforderungen Ihrer Anwendung gewählt werden kann. Bei Bedarf können Sie den MY1-Basiszylinder auch mit einer externen Führung kombinieren, um eine speziell entwickelte Lösung zu erhalten. Die Anschlussoptionen können je nach Anwendung gewählt werden. MY1 ist in 9 Bohrungsgrößen von 16 mm bis 100 mm erhältlich. Standardhübe sind bis zu 2000 mm verfügbar; für einige Bohrungsgrößen ist eine Langhuboption mit 5000 mm verfügbar.

Hauptmerkmale

• Ohne Hubeinstelleinheit
• Kolbenstangenloser Zylinder mit mechanischer Kupplung und Gleitlager
• Bohrungsgrößen: 16, 20, 25, 32, 40, 50, 63 (mm)
• Hübe von 100 mm bis 2000 mm, abhängig von der Bohrungsgröße
• Mit einem oder zwei Hubeinstellern, mit oder ohne Stoßdämpfer
• Verschiedene Schalter und Anschlusskabellängen verfügbar

Technische Daten

• Bohrungsgröße: 50 mm
• Anschlussgewinde: TF (G)
• Verrohrung: G (zentraler Anschluss)
• Hub: 500
• Hubeinstelleinheit: links: ohne Einheit; rechts: ohne Einheit
• Automatikschalter: kein Schalter
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (oder keines bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MY1M50TFG-500
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
