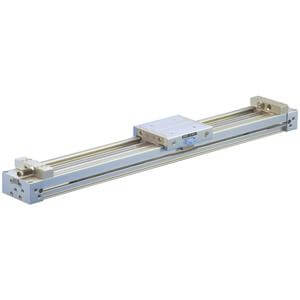

MY1C, mechanisch gekoppelter kolbenstangenloser Zylinder, Kurvenrollenführung ohne Hubeinstellung – MY1C32TF-200

• Für lange Hübe bei kompakter Bauweise und integrierter Führung ist der kolbenstangenlose Zylinder der Serie MY1 die ideale Lösung. Der mechanisch gekoppelte, kolbenstangenlose Zylinder MY1 umfasst vier Standardmodelle, die eine Auswahl der passenden Lagerungsart ermöglichen, um den Genauigkeits- und Lastanforderungen Ihrer Anwendung gerecht zu werden. Bei Bedarf können Sie den MY1-Basiszylinder auch mit einer externen Führung kombinieren, um eine speziell entwickelte Lösung zu schaffen. Die Anschlussmöglichkeiten können je nach Anwendung gewählt werden. Der MY1 ist in 9 Kolbendurchmessern von 16 mm bis 100 mm erhältlich. Standardhübe sind bis zu 2000 mm verfügbar, bei einigen Kolbendurchmessern ist eine Langhuboption bis 5000 mm möglich.

Hauptmerkmale

• ohne Hubeinstelleinheit
• Mechanisch gekoppelter, kolbenstangenloser Zylinder mit Rollenführung
• Kolbendurchmesser: 16, 20, 25, 32, 40, 50, 63 (mm)
• Hübe von 100 mm bis 2000 mm je nach Kolbendurchmesser
• Mit einer oder zwei Hubeinstelleinheiten mit oder ohne Stoßdämpfer
• Vielfältige Schalteroptionen und unterschiedliche Anschlusskabellängen

Spezifikationen

• Kolbendurchmesser: 32 mm
• Anschlussgewinde: TF (G)
• Anschluss: Standard
• Hub: 200
• Hubeinstelleinheit: Links: ohne Einheit; Rechts: ohne Einheit
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder konfektionierter Stecker: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
• Kundenspezifische Ausführungen: Keine

Zusätzliche Informationen

• Teilenummer: MY1C32TF-200
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: ES
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
