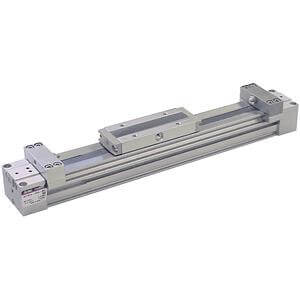

MY1B, Mechanischer kolbenstangenloser Zylinder, Basisausführung ohne Hubbegrenzung – MY1B63TF-600

• Für lange Hübe bei kompakter Bauweise mit integrierter Führung bietet der kolbenstangenlose Antrieb der Serie MY1 eine ideale Lösung. Der kolbenstangenlose Zylinder der Serie MY1 mit mechanischer Kopplung umfasst vier Standardmodelle, die eine Auswahl der passenden Lagerungsart ermöglichen, um den Genauigkeits- und Lastanforderungen Ihrer Anwendung gerecht zu werden. Bei Bedarf können Sie den MY1-Basiszylinder auch mit einer externen Führung kombinieren, um eine speziell konstruierte Lösung zu schaffen. Die Anschlussoptionen können je nach Anwendung gewählt werden. Die Serie MY1 ist in 9 Kolbendurchmessern von 16 mm bis 100 mm erhältlich. Standardhübe sind bis zu 2000 mm verfügbar, bei einigen Kolbendurchmessern ist eine Option für lange Hübe bis 5000 mm möglich.

Hauptmerkmale

• ohne Hubeinstelleinheit
• Kolbenstangenloser Zylinder mit mechanischer Kopplung
• Kolbendurchmesser: 10, 16, 20, 50, 63, 80, 100 (mm)
• Hübe von 100 mm bis 5000 mm, abhängig vom Kolbendurchmesser
• Mit einer oder zwei Hubeinstelleinheiten, mit oder ohne Stoßdämpfer
• Vielzahl an Schaltern und verschiedene Anschlusskabellängen

Spezifikationen

• Kolbendurchmesser: 63 mm
• Hub: 600
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei Schalterausführung ohne Schalter)
• Anschluss: Standard
• Anzahl: 2 Stk. (oder keine bei Schalterausführung ohne Schalter)
• Anschlussgewinde: TF (G)
• Hubeinstelleinheit: Links: ohne Einheit; Rechts: ohne Einheit
• Schalter: kein Schalter

Zusätzliche Informationen

• Artikelnummer: MY1B63TF-600
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: ES
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
