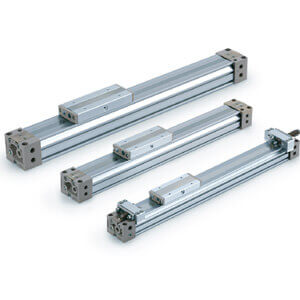

MY1B-Z, kolbenstangenloser Zylinder mit mechanischer Kupplung, Basistyp ohne Hubeinstellung – MY1B25TFG-100Z

• Bei SMC führen wir verbesserte, mechanisch verbundene kolbenstangenlose Zylinder ein, die unseren Kunden eine höhere Leistung und mehr Funktionalität bieten. Der Linearführungszylinder MY1H-Z, ideal für Anwendungen mit hohen Anforderungen an die Wiederholgenauigkeit, verfügt über ein neues magnetisches Staubdichtungsband, das das Eindringen externer Partikel in das System minimiert. Auf vielfachen Wunsch nach einem leichteren mechanisch verbundenen kolbenstangenlosen Zylinder mit verbesserter Befestigung des Automatikschalters freuen wir uns, unsere neue Serie MY1B-Z vorzustellen. Diese leichten Zylinder sind bis zu 17 % leichter als unser bisheriger kolbenstangenloser Zylinder in Grundausführung. Der zweifarbige Halbleiter-Automatikschalter der Serie D-M9*W kann nun an jeder Stelle entlang der Befestigungsnuten montiert werden. Die jetzt oben angeordnete Dämpfungsnadel ist besser zugänglich und lässt sich mit einem einfachen Inbusschlüssel einstellen.

Wichtigste Merkmale

• Ohne Hubeinstelleinheit
• Einfache Einstellung der Dämpfungsnadel.
• Das Eindringen externer Partikel wird verringert, die Zuverlässigkeit verbessert und die Wartungskosten werden gesenkt.
• Flexible Verrohrung durch Anschlussmöglichkeiten in 4 Richtungen und Auswahl aus 2 Ausführungen (Standard und zentralisiert).
• Flexible Montage des Automatikschalters.

Technische Daten

• Kolbendurchmesser: 25 mm
• Anschlussgewinde: TF (G)
• Verrohrung: G (zentralisierte Verrohrung)
• Hub: 100
• Hubeinstelleinheit: Links
• Rechts: Ohne Einheit
• Automatikschalter: Ohne Schalter
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MY1B25TFG-100Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Betriebsanleitung
