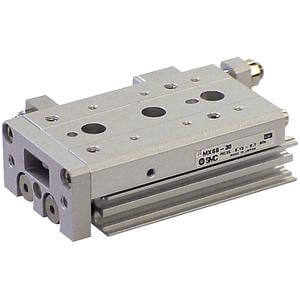

MXS, Luftschlitten, Kreuzrollenführung – MXS25TF-75

• Anwendungen, die präzise Bewegungen im Bereich von 10–150 mm (1/2–6") erfordern, benötigen in der Regel einen Zylinder und eine Präzisionsführung. Der MXS erfüllt diese Anforderungen durch die Integration eines Querrollenlagers mit Führung und zwei kleinen Luftzylindern zur kompakten Kraftübertragung. Der MXS ist in sechs Größen mit jeweils festen Hublängen erhältlich und standardmäßig mit einer Endlagenschalterfunktion ausgestattet. Hubverstellungen für Ausfahren, Einfahren oder beides sind in den Bereichen 0–5 mm, 0–15 mm und 0–25 mm verfügbar. Darüber hinaus gibt es zahlreiche weitere Standardoptionen, darunter Stoßdämpfer, Endlagensicherung, axiale Anschlüsse und Puffer.

Hauptmerkmale

• Luftschlitten
• Kolbendurchmesser: 6, 8, 12, 16, 20, 25 (mm)
• Hub: 5 mm bis 150 mm, abhängig vom Kolbendurchmesser
• Mit oder ohne Hubverstellung, mit oder ohne Stoßdämpfer
• Optionen: Puffer, Endlagensicherung, axiale Anschlüsse
• Verschiedene Schalter mit unterschiedlichen Kabellängen

Technische Daten

• Kolbendurchmesser: 25 mm
• Anschlussgewinde: TF (G)
• Hub: 75 mm
• Verstellung: ohne Verstellung
• Funktion: Standard
• Endlagenschalter: ohne Schalter
• Kabelführung oder vorkabelter Anschluss: 05 M Kabelführung [oder keines, wenn kein Endlagenschalter vorgesehen ist]
• Anzahl: 2 Stk. [oder keines, wenn kein Schalter vorgesehen ist]

Zusätzliche Informationen

• Teilenummer: MXS25TF-75
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
